点击放大查看

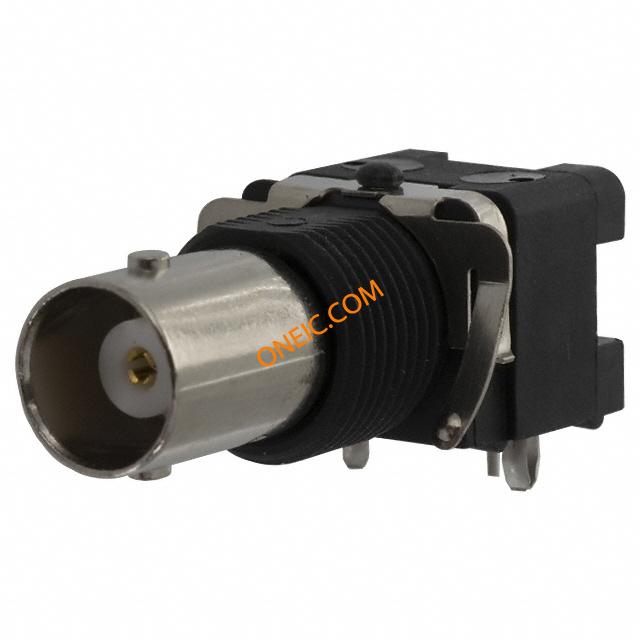

5413515-7
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 50Ohm Solder RA Thru-Hole Gold Tray Decoupled BNC RF Connectors CONN BNC JACK R/A 50 OHM PCB RF Connectors / Coaxial Connectors JACK DECOUPLER RTANG BNC PCB Conn BNC RCP 50Ohm Solder RA Thru-Hole Gold Tray Product Highlights:Terminate To Printed Circuit BoardConnector Impedance = 50 ?Capacitance = 7,900 pFWithout ESD ProtectionVoltage Rating = 1600 VDCSearch Keywords:NIC, Network Interface Cards, PC Cards, RF, JACK,DECOUPLER,RTANG,BNC PCB |
| 分类 |
商业参数
| 产品 | PCB Connectors | 其他名称 | A32416 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Trays |
合规参数
| RoHS | Lead free / RoHS Compliant | ESD保护 | Without |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
电气参数
| PLL | 7900 | 阻抗 | 50 Ohm |
| 电容 | 7,900 | 额定电压 | 500 V |
| 最大频率 | 4GHz | 额定直流电压 | 1600 |
| 连接器阻抗 | Standard | 阻抗（最大）（Zzt） | 50 |
| 绝缘电阻 | 5000 MOhms | 直流反向电压（Vr）（最大） | 1600 |
机械参数
| 包装方式 | Bulk | 本体表面处理 | Nickel |
| 方向 | Right Angle | 端接方式 | Solder |
| 基体材料 | Polybutylene Terephthalate (PBT) | 安装类型 | Through Hole |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 安装样式 | Compliant |
| 壳体镀层 | 镍 | 连接器样式 | BNC |
| 高度（英寸） | 13.18 [0.519] | 外形（宽 x 高） | Low |
| 触头材料 | Phosphor Bronze | 安装特性 | 符合标准的插针 |
| 面板安装类型 | Lockwasher and Nut | 主要材料 | 锌 |
| 端接样式 | Solder | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | Polymethylpentene |
| 中心触点表面处理 | 金 | 中心触点镀层工艺 | Gold (30) |
| 柱体长度（配合） | 2.79 [0.110] | 中心触点材料 | Phosphor Bronze |
| 接触镀层厚度 | 30 | 第一连接器安装类型 | Panel |
| 外管直径（最大） | 14.529 mm [ .572 in ] | ||
产品信息
| 类型 | BNC | 等级 | 商业 |
| 连接器性别 | RCP | 产品特性 | Board Lock, Decoupling Capacitance |
| 极性 | Standard | 可密封 | 否 |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | PCB | 射频系列/标准 | 5413515 |
环境参数
| 温度额定值 | Standard | 工作温度 | - 55 C to + 85 C |
