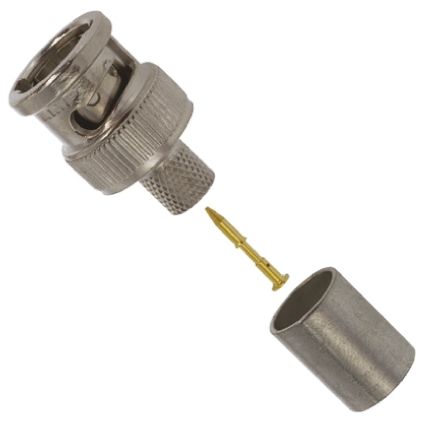

点击放大查看

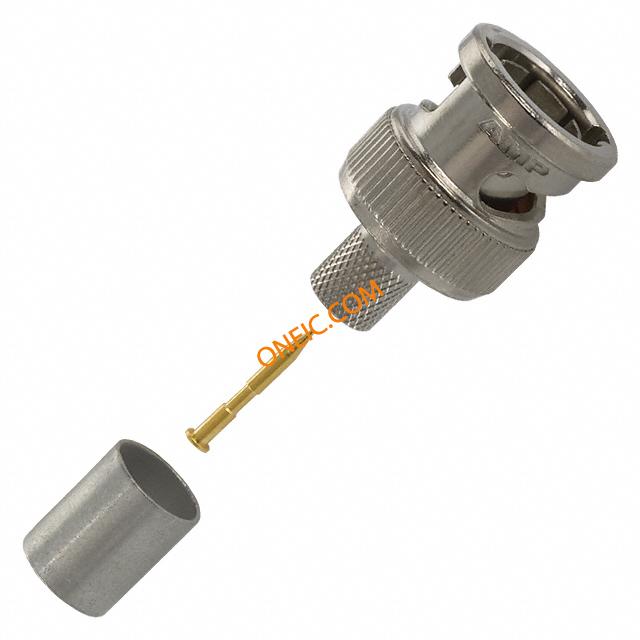

5221185-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC PL 0Hz to 2GHz 75Ohm Crimp ST Cable Mount Gold BNC RF Connectors CONN BNC PLUG STR 75 OHM CRIMP RF Connectors / Coaxial Connectors D.C. PLUG 75 OHM Conn BNC PL 0Hz to 2GHz 75Ohm Crimp ST Cable Mount Gold Product Highlights:ConnectorConnector Type = BNCPlugTerminate To Coaxial CableCoaxial Cable Termination Type = CrimpSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 RF/COAXIAL, BNC PLUG, STR, 75 OHM, CRIMP Connector,Coaxial;75Ohms;Straight;BNC;Gold;Plug;Brass;Polyethylene;Nickel TE Connectivity 5221185 直 75Ω 电缆安装 BNC 连接器 插头, 压接 端接, BELDEN 9248电缆, 镀镍本体 PLUG 75 OHM COML BNC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
电气参数
| 频率 | 0 to 2 GHz | 阻抗 | 75 Ohm |
| 额定电压 | 500 V | 最大频率 | 2GHz |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 尺寸 | Standard | 重量 | 0.005 |
| 包装方式 | Bulk | 电缆类型 | Belden 9114, Belden 9248 |
| 本体表面处理 | Nickel | 电缆组 | Belden 9248 |
| 方向 | Straight | 端接方式 | Crimp |
| 安装类型 | Cable Mount | 行程角度 | Straight |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳涂层 | Nickel |
| 安装样式 | CableMount | 连接器样式 | BNC |
| 触头材料 | Brass | 主要材料 | BNC |
| 端接样式 | Crimp | 配接方向 | Bayonet |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp |
| 介电材料 | Polyethylene (PE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | :Straight Plug |
产品信息
| 类型 | BNC | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Coaxial Cable |
| 射频系列/标准 | 5221185 | 应用细节 | Commercial |
环境参数
| 工作温度 | - 55 C to + 85 C | ||
