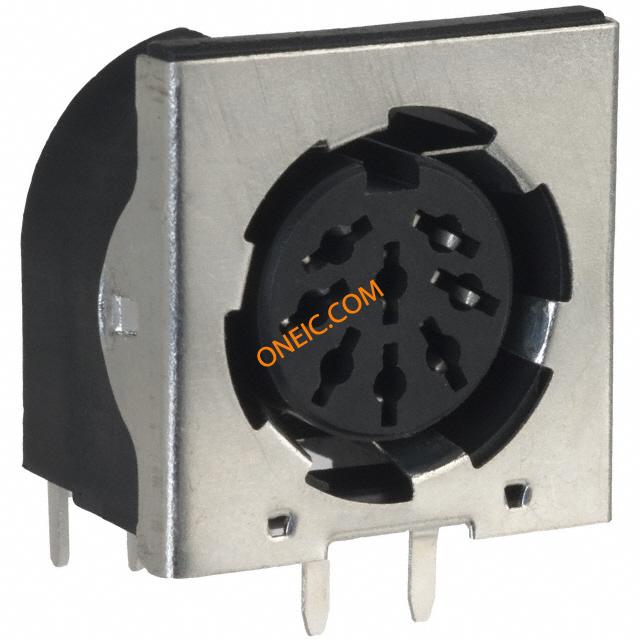

5212047-1
| 制造商 | |
| 描述 | Conn Shielded Circular DIN F 8 POS Solder RA Thru-Hole 8 Terminal 1 Port Shielded Circular DIN Connectors CONN RECEPT 8POS SHIELD RT/A TIN Circular DIN Connectors C-DIN 08P REC R/A T/H Conn Shielded Circular DIN F 8 POS Solder RA Thru-Hole 8 Terminal 1 Port Product Highlights:ConnectorReceptacleShieldedWithout Grounding FingersWithout Mounting HolesSearch Keywords:input/output, DIN 41524, DIN 45322, circular industrial, box to box, CONNECTOR, DIN, JACK, 8POS 8 CIRC DIN RCPT GRND SHLD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Circular DIN Connectors | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250VAC | 供电电压 | DIN |
| 最大额定电流 | 7.5A | ||
机械参数
| 颜色 | :Black | 高度 | 20.83 mm |
| 重量 | 0.005 | 包装方式 | Tube |
| 出线方向 | No | 方向 | Keyed |
| 屏蔽类型 | Yes | 端接方式 | Solder |
| 触点形式 | 8Signal | 基体材料 | :Nylon |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 外壳镀层 | Tin | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Tin | 紧固类型 | Push-Pull |
| 外壳涂层 | Without | 安装样式 | Through Hole |
| 本体材料 | :Plastic | 触头材料 | Brass |
| 壳体材料 | Nylon | 总长度 | 21.84 mm |
| 第一触头极性 | Socket (Female) | 连接器颜色 | :Black |
| 触点数 | 8 | 接触件端接 | :Solder |
| 位数 | 8 | 外壳尺寸-插件 | DIN (270 Degree) |
| 安装孔直径 | Without | 外壳材料及表面处理 | Nylon |
| 接触镀层厚度 | 100µin (2.54µm) | 第一连接器安装类型 | :PCB |
产品信息
| 备注 | For applications requiring a 3-position connector, use a 5-position connector ( | 类型 | Shielded Circular DIN |
| 连接器性别 | RCP | 系列 | :DIN |
| 产品特性 | Shielded | 产品子类型 | Connector |
| 射频系列/标准 | 5212047 | ||
环境参数
| 工作温度 | -55°C ~ 105°C | ||
