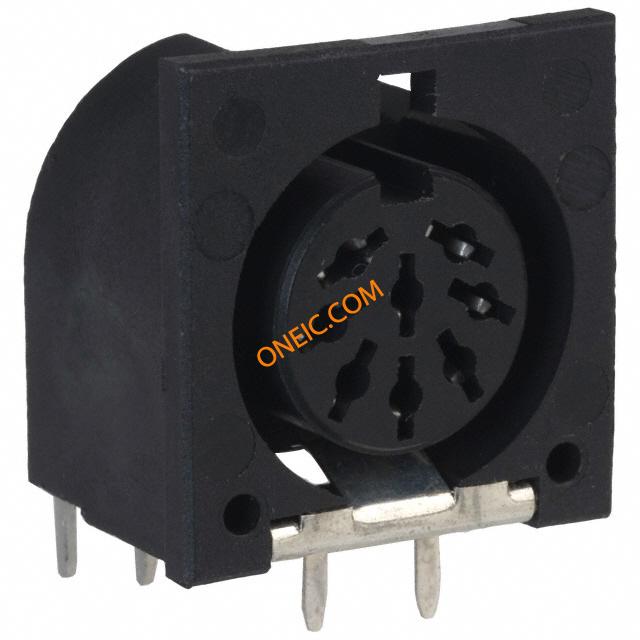

点击放大查看
5211511-1
| 制造商 | |
| 描述 | Conn Shielded Circular DIN F 8 POS Solder RA Thru-Hole 8 Terminal 1 Port Circular DIN Connectors 8P DIN CONNECTOR UNSHEILDED RECP. Shielded Circular DIN Connectors CONN RECEPT RTANG 8 POS DIN Conn Shielded Circular DIN F 8 POS Solder RA Thru-Hole 8 Terminal 1 Port Product Highlights:ConnectorReceptacleNot ShieldedWithout Grounding Fingers2 Panel Mount HolesSearch Keywords:input/output, DIN 41524, DIN 45322, circular industrial, box to box, 8 CIRC DIN RCPT GRND CLIP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Circular DIN Connectors | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | UL等级 | 获得认可 |
| 防护类型 | No | 抗辐射加固 | No |
| ESD保护 | 不带 | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| UL档案号 | E28476 | CSA档案号 | LR 3507 |
| 标准编号 | CSA, UL | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | 否 | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250VAC | 供电电压 | DIN |
| 最大额定电流 | 7.5A | 连接器类型 - 电压输入 | 音叉 |
机械参数
| 深度 | 15.49 mm | 形状 | 圆形 |
| 宽度 | 15.49 mm [ .61 in ] | 高度 | 20.83 mm |
| 长度 | 20.07 mm [ .79 in ] | 包装方式 | Tube |
| 屏蔽 | 是 | 尾部类型 | 交错 |
| 厚度 | 1.27 µm [ 50 µin ] | 壳体颜色 | 黑色 |
| 出线方向 | No | 电缆类型 | 分离式导线 |
| 绝缘类型 | 否 | 方向 | Keyed |
| 屏蔽类型 | No | 端接方式 | Solder |
| 触点形式 | 8Signal | 外壳颜色 | Black |
| 安装类型 | Through Hole | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Tin | 紧固类型 | Push-Pull |
| 外壳涂层 | Without | 安装样式 | Through Hole |
| 电路板厚度 | 2.36 | 插入件材料 | 黄铜 |
| 屏蔽材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | Nylon | 总长度 | 20.07 mm |
| 安装特性 | 扭结支脚 | 包装数量 | 100 |
| 面板安装类型 | 2 | 端接样式 | 插座 |
| 第一触头极性 | Socket (Female) | 触点数 | 8 |
| 位数 | 8 | 镀层厚度（通用） | 100, 2.54 |
| 外壳尺寸-插件 | DIN (270 Degree) | 触头长度-柱 | 信号（数据）, 信号（数据）/电源, 电源 |
| 安装孔直径 | With | 外壳材料及表面处理 | Nylon |
| 接触件表面处理 - 配合 | 锡 | 接触镀层厚度 | 100µin (2.54µm) |
| 静电放电屏蔽 | 带有 | 第一连接器安装类型 | Panel |
| 第二连接器安装特性 | No | ||
产品信息
| 备注 | For applications requiring a 3-position connector, use a 5-position connector ( | 类型 | Shielded Circular DIN |
| 连接器性别 | RCP | 产品特性 | Shielded |
| 可密封 | 否 | 产品子类型 | Connectors |
| 射频系列/标准 | 5211511 | 选择性装载 | Yes |
环境参数
| 工作温度 | -55°C ~ 105°C | ||
