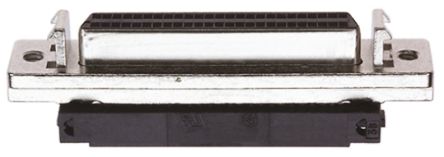

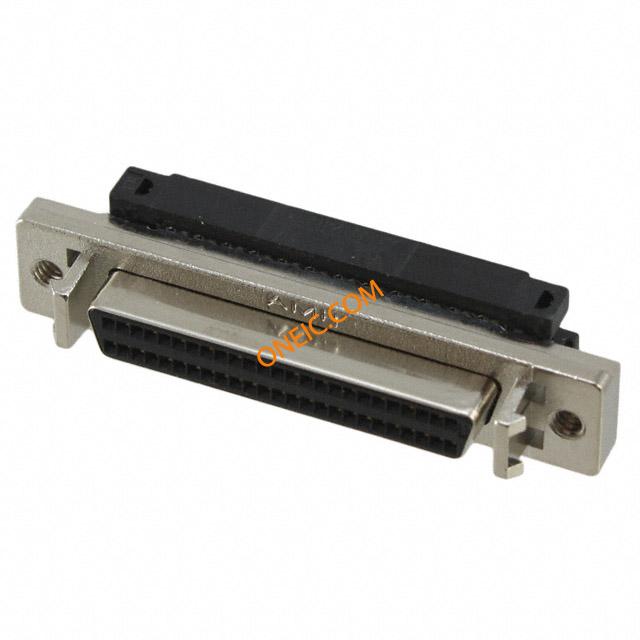

5-750640-1
| 制造商 | |
| 描述 | Conn SCSI RCP 50 POS 1.27mm IDT RA Cable Mount 50 Terminal 1 Port .050 Series Cable Connectors (SCSI) CONN 50POS .05 AMPLMT RECP PNLMT TE Connectivity III Series, Female 50 Way Straight Panel Mount SCSI Connector 1.27mm Pitch, Solder, Latch Block I/O Connectors 50 50SR PNL MT RCPT Conn SCSI RCP 50 POS 1.27mm IDT RA Cable Mount 50 Terminal 1 Port Search Keywords:AMPLIMITE, Subminiature D, high density, wire to board, board to board, cable to board, cable to cable, box to box, cabled connectors, d-sub, d sub, dsub TE Connectivity III 系列 50 路 1.27mm节距 直 面板安装 母 SCSI 连接器, 焊接, 闭锁块 50 50SR PANEL MOUNT RCPT, ROHS |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | SCSI Connectors | 产品类别 | I/O Connectors |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 频率 | 不带 | 额定电压 | 30V |
| 连接器阻抗 | 刺破式压接 (IDC) | 最大额定电流 | 1A |
机械参数
| 颜色 | Black | 间距 | 1.27 mm |

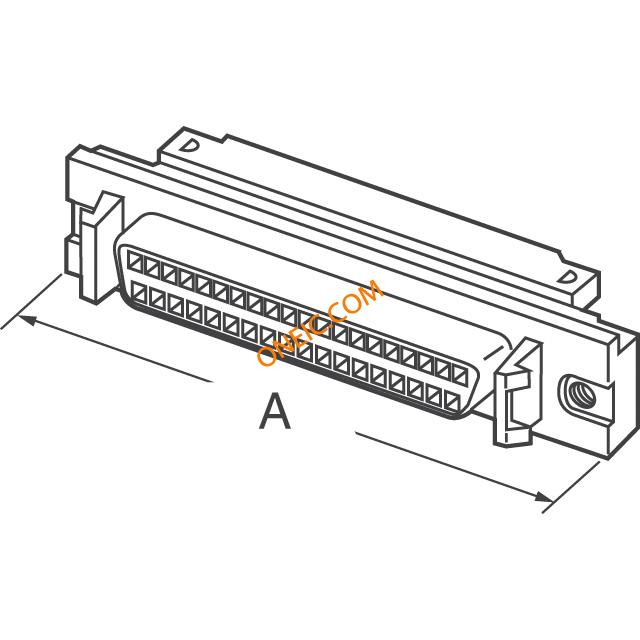

| 宽度 | 15.14mm | 长度 | 52.45mm |
| 包装方式 | Tube | 屏蔽 | 否 |
| 电缆类型 | Ribbon Cable, Round Jacketed Cable | 导线线规 | .05 – .09 mm² [ 30 – 28 AWG ] |
| 方向 | 直 | 排间距 | 1.27 mm [ .05 in ] |
| 屏蔽类型 | No | 端接方式 | IDT |
| 螺纹尺寸 | 4-40 | 触头类型 | Signal |
| 外壳表面处理 | 铜镀镍 | 第二连接器 | With |
| 安装类型 | Cable Mount | 外壳镀层 | Nickel over Copper |
| 连接器类型 | IDC | 接触镀层 | Tin over Nickel |
| 法兰特征 | Housing/Shell (4-40); Latchblocks | 安装导轨 | Without |
| 安装样式 | Cable | 排数 | 2 |
| 外壳材料（壳体） | Steel | 连接器样式 | D-Type |
| 插入件材料 | 磷青铜 | 锁定特性 | Latch Blocks |
| 触头材料 | Phosphor Bronze | 线缆终端 | Assembled |
| 壳体材料 | Thermoplastic | 框架材料 | 锌 |
| 安装特性 | 无 | 包装数量 | 10 |
| 面板安装类型 | With | 端接排数 | 焊接 |
| 端接样式 | With | 触点数 | 50 |
| 绝缘直径 | 0.74 â 0.91 [0.029 â 0.036] | 位数 | 50 |
| 外壳材料及表面处理 | Steel, Nickel Plated | 接触件表面处理 - 配合 | 铜镀镍 |
| 接触镀层厚度 | Flash | 线规或范围 - AWG | 30 – 28 |
| 线规或范围 - mm² | 0.05-0.09² [30-28] | 外壳尺寸，连接器布局 | 0.050 Pitch x 0.100 Row to Row |
| 最大瞬时扭矩（oz-in / mNm） | Without | ||
产品信息
| 类型 | SCSI | 制动位 | Without |
| 连接器性别 | RCP | 系列 | Series III |
| 制造商全称 | AMP | 预装 | 是 |
| 产品子类型 | Connector | 连接类型 | Wire |
| 端口数 | 1 | ||
环境参数
| 工作温度 | -55°C ~ 105°C | ||
