5-1218538-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn D-Subminiature PIN 50 POS Solder RA Thru-Hole 50 Terminal 1 Port D-Sub Standard Connectors AMPLIMITE,RA, PLUG,SZ 5 Subminiature D Pin/Socket Connectors for MIL-C-24308 and MIL-C-39029 CONN D-SUB PLUG 50POS R/A PCB AU AMPLIMITE,RA,PLUG,SZ 5 AMPLIMITE,RA,PLUG,SZ 5 Search Keywords:AMPLIMITE, rack and panel, MIL-M24519, DIN 41652, input/output, box to box, military/aerospace, d-sub, d sub, dsub |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 6 | 标准包装数量 | Bulk |
合规参数
| RoHS | RoHS Compliant | 资质认证 | No |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | No | ||
电气参数
| 连接器阻抗 | No | 最大额定电流 | 5A |
| 连接器类型 - 电压输入 | No | ||
机械参数
| 颜色 | Black | 外形尺寸(长x宽) | 5 |
| 直径 | 0.76 [0.030] | 包装方式 | Bulk |
| 外壳尺寸 | 5 | 端接方式 | Solder |
| 触点尺寸 | 20 | 触头类型 | Posted |
| 非磁性 | No | 外壳表面处理 | 锌 |
| 安装类型 | Through Hole | 外壳镀层 | Zinc |
| 端子尺寸 | 20 | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold | 法兰特征 | Board Side (4-40) |
| 安装样式 | Through Hole | 引脚数 | With |
| 排数 | 3 | 外壳材料（壳体） | Steel |
| 连接器样式 | D-Sub | 插入件材料 | 黄铜或铍铜 |
| 触头材料 | Brass, Beryllium Copper | 壳体材料 | Polyphenylene Sulfide (PPS) |
| 面板安装类型 | 直角 | 连接器 - 电缆 | 否 |
| 端接样式 | Through Hole | 触点数 | 50 |
| 位数 | 50 | 衬套/护套类型 | No |
| 外壳材料及表面处理 | Steel, Zinc Plated | 端子柱长度 | 4.27 â 5.28 [0.168 â 0.208] |
| 外壳尺寸，连接器布局 | 5 (DD, D) | ||
产品信息
| 备注 | With one piece insert.; With boardlocks. | 类型 | D-Subminiature |
| 连接器性别 | PIN | 系列 | 109 |
| 密度 | Standard | 产品特性 | Board Lock |
| 排列方式 | MA18277-1 | 制造商全称 | AMP |
| 产品子类型 | Connector | 连接类型 | Printed Circuit Board |
环境参数
| 工作温度 | -55°C ~ 125°C | ||
文档与媒体
相关型号
暂无图片
M24308/2-5F
te connectivity / amp
Conn D-Subminiature RCP 50 POS Crimp ST Panel Mount 50 Terminal 1 Port
¥243.1680
详情

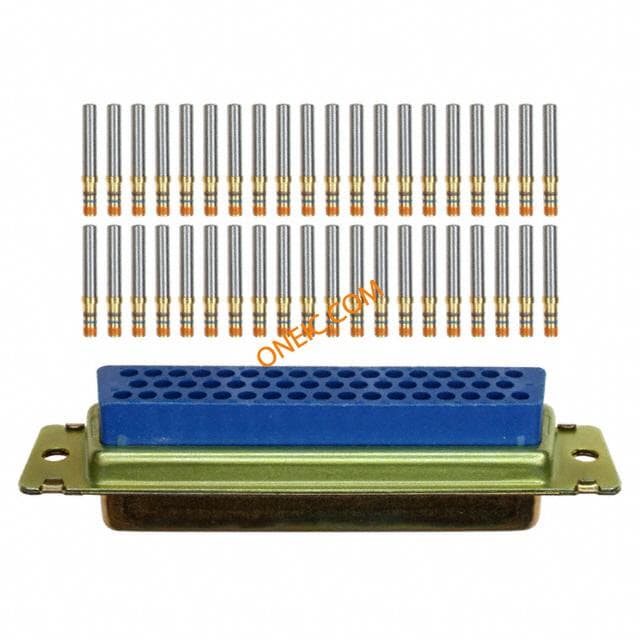

M24308/2-5
