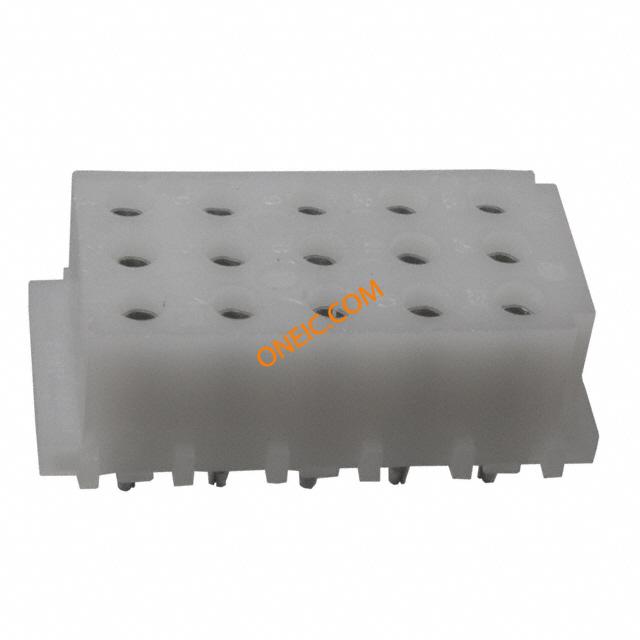

350644-1

制造商	TE Connectivity Ltd.
描述	Conn Power SKT 15 POS 5.13mm Solder ST Thru-Hole 15 Terminal 1 Port .200" Centerline, 250 V, 13 A max. CONN HEADER SOCKT VERT 15POS TIN Power to the Board 15P CMNL HDR ASSY NA Conn Power SKT 15 POS 5.13mm Solder ST Thru-Hole 15 Terminal 1 Port Search Keywords:Power Pin & Socket, soft shell, Lighting Interconnection, MIL-STD 202 method 208, board to board, wire to wire, wire to board, power, discrete wire, crimp, pcb connectors, MATE-N-LOK, PWRSIGALLP 15P CMNL HDR ASSY NATL
分类	工具与焊接解决方案压接钳、压接机、压力机压接钳

对参数有疑问？问 AI 助手

商业参数

其他名称	A25765	产品类别	Power to the Board
标准包装数量	Bulk	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	UL等级	已认证, 获得认可
零件状态	E28476	CSA档案号	LR16455
标准编号	CSA, UL	UL阻燃等级	UL 94V-2
认证机构标志	否

电气参数

额定电压	250 V	供电电压	250
最大额定电流	13 A

机械参数

颜色	Natural	间距	5.13 mm
密封型	Not Sealed	包装方式	Bulk
排间距	0.202" (5.13mm)	端接方式	Solder
触头类型	Female Socket	安装类型	Through Hole
连接器类型	Header	接触镀层	Tin
安装样式	Through Hole	引脚数	15
排数	3	封装形式	Plug
触头材料	Phosphor Bronze	壳体材料	Polyamide (PA)
包装数量	50	面板安装类型	通孔 - 焊接
端接样式	Solder Pin	第一触头极性	Socket (Female)
触点数	15	位数	15
兼容外壳尺寸（如TM-700等）	插针（盖帽）护套	安装孔直径	带有
接触件表面处理 - 配合	预镀锡	典型触点布局	矩阵
端子柱长度	3.05 mm [ .12 in ]	接触镀层厚度	2.54 µm [ 100 µin ]
护套（绝缘）厚度	1.27 µm [ 50 µin ]

产品信息

类型	Power	连接器性别	SKT
产品子类型	Headers	应用细节	Power
加载位置数	All

环境参数

测试温度	标准件 - 非灼热丝	工作温度	-55 – 105 °C [ -67 – 221 °F ]
封装热阻	1.57 mm [ .062 in ]

文档与媒体

在线文档

350644-1?RQPN=350644-1
