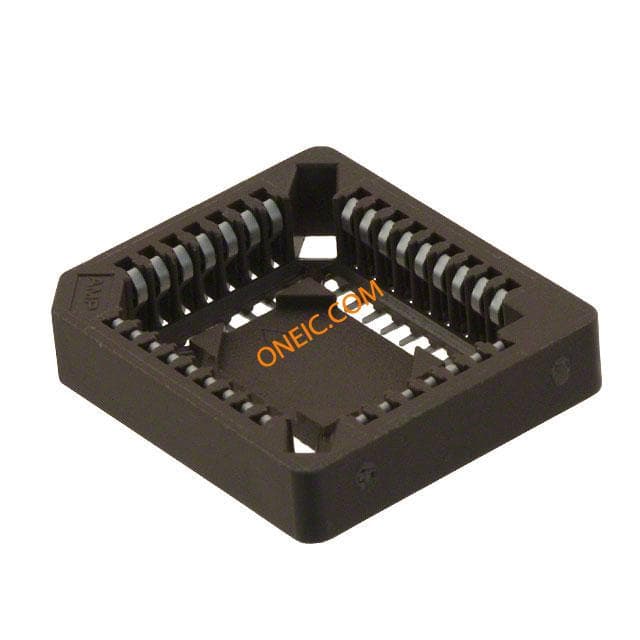

3-822516-7
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn PLCC Socket SKT 32 POS 1.27mm Solder ST SMD Tape PLCC Sockets CONN SOCKET PLCC 32POS TIN SMD Socket,IC,PLCC,1.27mm,lo-profile,SMD,32P IC & Component Sockets SURFACE MNT 32P Conn PLCC Socket SKT 32 POS 1.27mm Solder ST SMD Tape Product Highlights:Socket Type = Low ProfileNumber of Positions = 321.27 mm CenterlineNormal Insertion ForceSurface MountSearch Keywords:IC sockets, NIC, Network Interface Cards, PC Cards, Plastic Leaded Chip Carrier, JEDEC MS-018, JEDEC MS-016-AE, EIA 481, JEDEC MO-047AA-AH, JEDEC MO-052-AE, JEDEC MO-061, JEDEC MS-016, Connector Type SOCKET,PLCC,32POSITION,LOWPROFILE,SURFACEMOUNT |
| 分类 |
商业参数
| 产品 | PLCC Sockets | 其他名称 | A97623DKR |
| 产品类别 | IC & Component Sockets | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 4000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
| 抗辐射加固 | No | 无铅定义 | Reflow solder capable to 245°C, Reflow solder capable to 260°C |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250 V ac | 接触电阻 | 20 mohm |
| 最大额定电流 | 1A | 绝缘电阻 | 5000 Mohm |
机械参数
| 尺寸 | 32mm Wide | 深度 | 19.57 mm |
| 间距 | 1.27 mm | 高度 | 4.6mm |
| 重量 | 0.00136 | 包装方式 | Reel |
| 框架类型 | Closed | 端接方式 | Solder |
| 极化 | Without | 安装类型 | Surface Mount |
| 行程角度 | Straight | 接触镀层 | Tin |
| 安装样式 | SMD/SMT | 高度（英寸） | 4.60 [0.181] |
| 插入力 | Normal | 本体材料 | Thermoplastic |
| 触头材料 | Phosphor Bronze | 壳体材料 | Thermoplastic |
| 总长度 | 1.27 [0.050] | 包装数量 | Tape Mounted |
| 主要材料 | PLCC | 插针孔直径 | 0.05In. |
| 触点数 | 32 | 绝缘材料 - 类型 | Thermoplastic |
| 位数 | 32 | 接触镀层厚度 | 100µin (2.54µm) |
| 位置或引脚数（网格） | 32 (2 x 7, 2 x 9) | ||
产品信息
| 类型 | PLCC Socket | 连接器性别 | SKT |
| 产品特性 | Closed Frame | CAD图纸 | 3D CAD Model |
| 插座类型 | Low Profile | 制造商全称 | AMP |
环境参数
| 工作温度 | +105°C | ||
