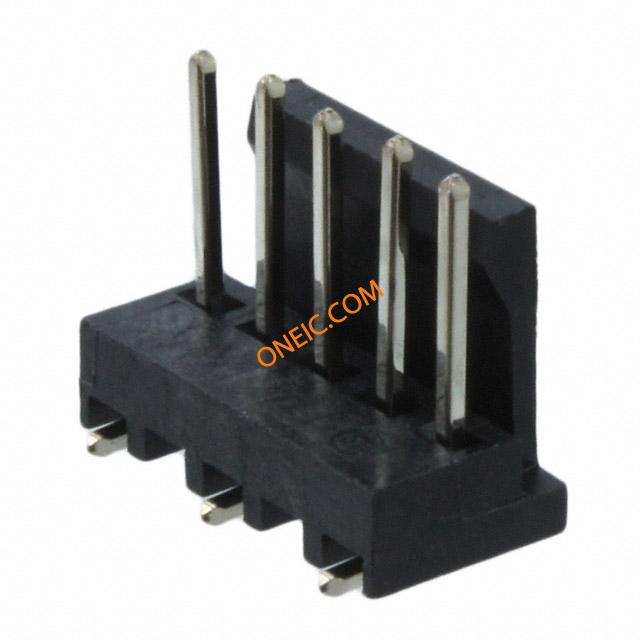

3-647166-5
| 制造商 | |
| 描述 | Conn Wire to Board HDR 5 POS 2.54mm Solder ST SMD MTA-100 CL Connectors CONN HEADER 5POS VERT .100 TIN TE Connectivity MTA-100 Series 2.54mm Pitch 5 Way 1 Row Straight PCB Header, Solder Termination, 5A Headers & Wire Housings HDR 05P VRT F-LOCK SMT Conn Wire to Board HDR 5 POS 2.54mm Solder ST SMD Product Highlights:MTA-100 ConnectorsNumber of Positions = 5Mating Type = HeaderWire-to-Board Application2.54 mm Contact Centerline SpacingSearch Keywords:5 A, 250 VAC, 7 A, 600 VAC, PCB Connectors, Ribbon Cable, Ribbon and Flat Flex Wire, LID, Large Insulation Diameter, IDC Quad Connectors, Discrete Wire Connectors, PWRSIGALLP CONNECTOR, HEADER, 2.54MM, 5WAY MTA-100,VerticalPinHeader,5way TE Connectivity MTA-100 系列 2.54mm节距 5路 (1排) 直 PCB 针座, 焊接端接, 5A , 表面安装 5P MTA100 HDR ASSY,SM,FL,LF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 36471665 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366930 |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 量程（°/s） | :TE - MTA-100 Series | 额定电压 | 250.0 |
| 开关功能 | Friction Lock | 接触电阻 | 6 mohm |
| 最大额定电流 | 5A | 最小供电电压 | 250VAC |
机械参数
| 颜色 | Black | 深度 | 6.35 mm |
| 间距 | 2.54 mm | 高度 | 10.54 mm |
| 重量 | 0.02 | 包装方式 | Bulk |
| 遮蔽类型 | No | 端接方式 | Solder |
| 触头类型 | Pin | 第二连接器 | With |
| 触点形状 | Square | 外壳颜色 | Black |
| 安装类型 | Vertical | 连接器类型 | Header |
| 接触镀层 | Tin | 紧固类型 | Friction Lock |
| 安装样式 | Surface Mount | 排数 | 1 |
| 连接器样式 | Plug | 锁定特性 | Friction Lock |
| 触头材料 | Copper Alloy | 壳体材料 | Nylon 4/6 |
| 总长度 | 12.7 mm | 安装特性 | Without |
| 面板安装类型 | Without | 主要材料 | Copper Alloy |
| 尺寸/外形 | 0.64 [.025] | 端接样式 | SMD |
| 第一触头极性 | Pin (Male) | 触点数 | 5 |
| 接触件端接 | :Surface Mount Vertical | 位数 | 5 |
| 后壳中断功能 | Without | 中心触点表面处理 | 2.54 |
| 配接堆叠高度 | With | 接触长度 - 配合 | 0.290" (7.37mm) |
| 触点材料 - 柱 | Copper Alloy | 表面贴装焊盘尺寸 | Yes |
| 端子柱长度 | 3.18 | 恢复后小径 | No |
| 触点材料 - 配合 | Tin | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | MTA-100 | 制造商全称 | MTA-100Series |
| 产品子类型 | Headers | 应用细节 | Wire-to-Board |
| 加载位置数 | All | 跳过的位置数 | None |
环境参数
| 工作温度 | -55C to 105C | ||
