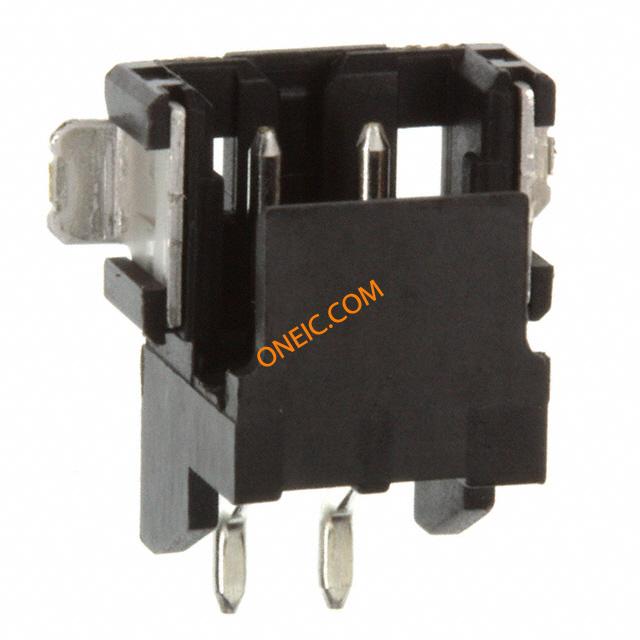

点击放大查看
292173-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 2 POS 2mm Solder RA SMD Embossed T/R 2mm AMP CT CONN HEADER 2POS R/A 2MM SMD TIN Headers & Wire Housings HDR 2 POS BLK SMT Conn Shrouded Header HDR 2 POS 2mm Solder RA SMD Embossed T/R Product Highlights:ConnectorConnector Type = Crimp, MT (Mass Termination)Mating Type = HeaderNumber of Positions = 2Number of Rows = 1Search Keywords:Common Termination, wire-to-wire, hybrid power, discrete wire, flat shielded cable, Input/Output, NIC, Network Interface Cards, PC Cards, drawer, hybrid power, signal, pcb connectors, CONNECTOR, 2WAY, R/A, 2 Pin header 90° SMD Pitch2 mm Poles 2 CT, 292173-2, TE Connectivity CT BOX HDR H SMT 2P O/TAPE BLA |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Common Termination | 其他名称 | A98624CT |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Reflow solder capable to 245°C | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 开关功能 | No | 接触电阻 | 20 mohm |
| 最大额定电流 | 2/Contact A | 最小供电电压 | 125VDC/125VAC |
机械参数
| 颜色 | Black | 深度 | 10.4 mm |
| 间距 | 2 mm | 高度 | 5.8 mm |
| 重量 | 0.004 | 包装方式 | Tape & Reel (TR) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 引脚间距 | :2mm | 外壳颜色 | Black |
| 安装类型 | Right Angle | 连接器类型 | Crimp, MT (Mass Termination) |
| 接触镀层 | Tin | 安装样式 | Surface Mount |
| 排数 | 1 | 连接器用途 | Header |
| 触头材料 | Brass | 壳体材料 | Polyphenylene Sulfide (PPS) |
| 总长度 | 7.6 mm | 包装数量 | Tape Mounted |
| 面板安装类型 | Without | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 排针方向 | Box |
| 触点数 | 2 | 位数 | 2 |
| 中心触点材料 | 2.00 [0.079] | 接触长度 - 配合 | 0.165" (4.19mm) |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | AMP CT | 产品特性 | Board Guide, Solder Retention |
| 产品子类型 | Connector | 连接类型 | Printed Circuit Board |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -30C to 105C | ||
