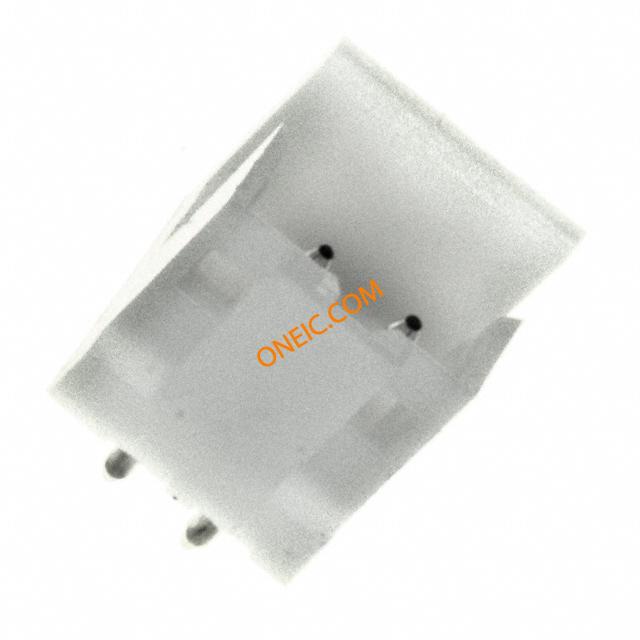

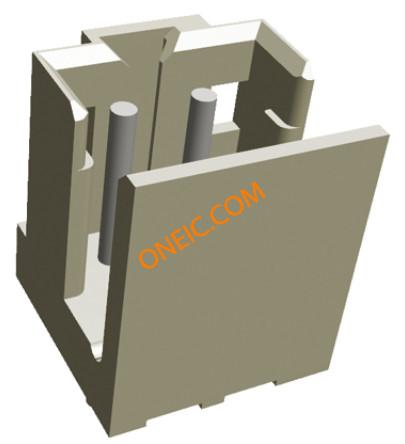

292132-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 2 POS 2mm Solder ST Thru-Hole 2mm AMP CT CONN HEADER 2POS VERT PCB TIN TE Connectivity 292132 Series 2mm Pitch 2 Way 1 Row Straight PCB Header, Solder Termination, 2A Headers & Wire Housings HDR PIN 1X02C VRT Conn Shrouded Header HDR 2 POS 2mm Solder ST Thru-Hole Product Highlights:ConnectorConnector Type = MT (Mass Termination)Mating Type = HeaderNumber of Positions = 2Number of Rows = 1Search Keywords:Common Termination, wire-to-wire, hybrid power, discrete wire, flat shielded cable, Input/Output, NIC, Network Interface Cards, PC Cards, drawer, hybrid power, signal, pcb connectors, CTP/HDRBOXV2PNAT TE Connectivity AMP CT 系列 2mm节距 2路 (1排) 直 PCB 针座, 焊接端接, 2A , 通孔 CT P/HDR BOX V 2P NAT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Common Termination | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 1000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189 | 标准编号 | UL 94V-0, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 125 V ac/dc | 开关功能 | No |
| 供电电压 | 125 | 接触电阻 | 20 mohm |
| 最大额定电流 | 2A | 最小供电电压 | 125VDC/125VAC |
| 连接器类型 - 电压输入 | 圆柱体 | ||
机械参数
| 颜色 | Natural | 深度 | 5.8 mm |
| 间距 | 2 mm | 形状 | 矩形 |
| 宽度 | 5.8 mm [ .228 in ] | 高度 | 6.8 mm |
| 长度 | 5.8 mm [ .228 in ] | 包装方式 | Bulk |
| 尾部类型 | Inline | 厚度 | 0.80 â 1.60 [0.031 â 0.063] |
| 壳体颜色 | 自然 | 电缆类型 | 分离式导线 |
| 导线线规 | 28 – 22 | 方向 | 直 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 触点形状 | Rounded | 外壳颜色 | Natural |
| 安装类型 | Vertical | 连接器类型 | MT (Mass Termination) |
| 接触镀层 | Pre-tinned | 触点时序 | Without |
| 安装样式 | Thru Hole | 排数 | 1 |
| 壳体镀层 | Tin | 连接器用途 | Header |
| 插入件材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | Nylon | 总长度 | 2.00 [0.079] |
| 安装特性 | 扭结支脚 | 包装数量 | 1,000 |
| 面板安装类型 | Without | 主要材料 | InterconnectSystem |
| 端接排数 | 焊接 | 端接样式 | Through Hole |
| 排针方向 | Box | 触点数 | 2 |
| 端接表面处理 | 不带 | 位数 | 2 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 锡 | 接触长度 - 配合 | 0.165" (4.19mm) |
| 表面贴装焊盘尺寸 | Internal | 端子柱长度 | 4.2 mm [ .165 in ] |
| 接触镀层厚度 | 1 µm [ 39.37 µin ] | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 292132 | 覆盖范围 | 覆盖 |
| 可密封 | 否 | 卷轴尺寸 | 1000 |
| 制造商全称 | CTSeries | 产品子类型 | Connector |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -30C to 105C | 封装热阻 | .8 mm [ .031 – .063 in ] |
