点击放大查看

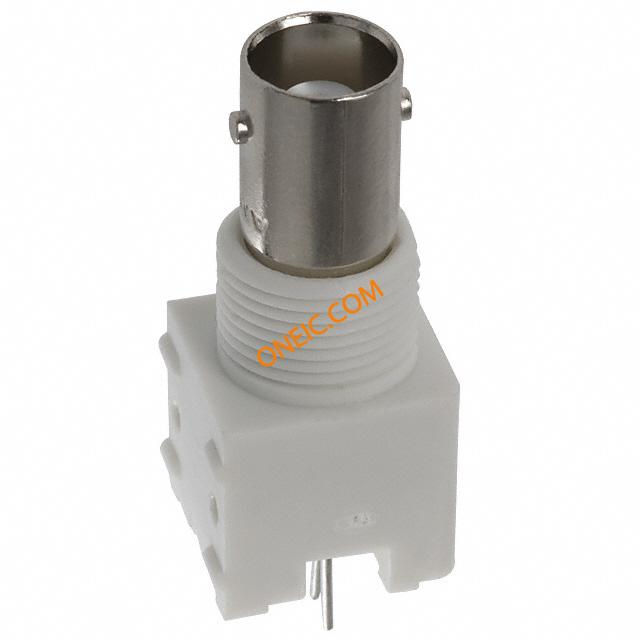

226993-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 50Ohm Solder ST Thru-Hole Tin-Lead BNC RF Connectors CONN BNC JACK STR 50 OHM PCB RF Connectors / Coaxial Connectors VERTICAL JACK 50 OHM Conn BNC RCP 50Ohm Solder ST Thru-Hole Tin-Lead Search Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 VERTICAL JACK, BNC PCB |
| 分类 |
商业参数
| 产品 | PCB Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 35 |
合规参数
| RoHS | Contains lead / RoHS non-compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | Not ELV/RoHS compliant | 认证机构标志 | No |
电气参数
| 阻抗 | 50 Ohm | 隔离电源 | No |
| 额定电压 | 500 V | 最大频率 | 4GHz |
| 连接器阻抗 | Without | 阻抗（最大）（Zzt） | 50 |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 颜色 | White | 形状 | 圆形 |
| 密封型 | No | 包装方式 | Bulk |
| 壳体颜色 | 白色 | 方向 | Vertical |
| 端接方式 | Solder | 基体材料 | VALOX |
| 安装类型 | Through Hole | 连接器类型 | BNC |
| 接触镀层 | Tin-Lead | 紧固类型 | Bayonet Lock |
| 安装样式 | 不带 | 连接器样式 | BNC |
| 高度（英寸） | 34.93 [1.375] | 触头材料 | Phosphor Bronze |
| 面板安装类型 | Lockwasher and Nut | 主要材料 | VALOX |
| 端接样式 | Solder | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | Polymethylpentene |
| 绝缘材料 - 类型 | 不带 | 位数 | 1 |
| 中心触点表面处理 | 锡 | 中心触点镀层工艺 | Tin-Lead |
| 中心触点材料 | Phosphor Bronze | 表面贴装焊盘尺寸 | No |
| 第一连接器安装类型 | Panel | 外管直径（最大） | 14.529 mm [ .572 in ] |
| 执行器距PCB垂直高度 | 34.93 mm [ 1.375 in ] | ||
产品信息
| 备注 | If an Insulating Bushing is required, see Part Number 330620. | 类型 | BNC |
| 等级 | Commercial | 连接器性别 | RCP |
| 硬件配件 | No | 极性 | No |
| 可密封 | 否 | 制造商全称 | AMP |
| 产品子类型 | Connector | 连接类型 | PCB |
| 端口数 | 1 | 射频系列/标准 | 226993 |
环境参数
| 工作温度 | - 55 C to + 85 C | ||
