点击放大查看

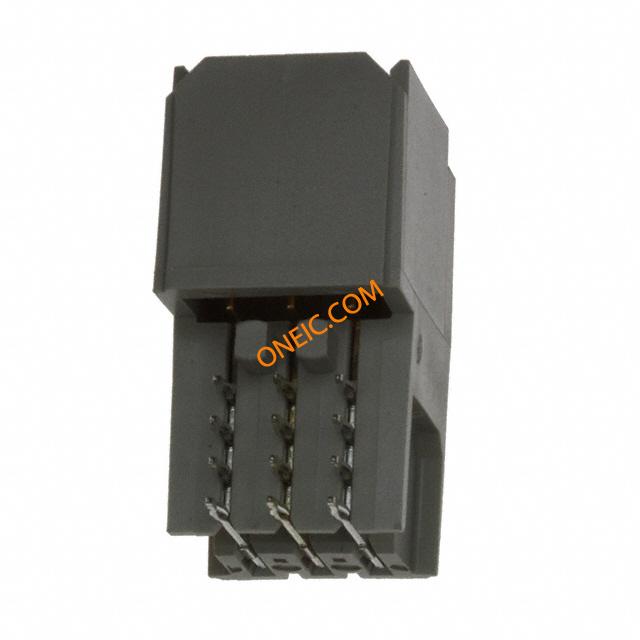

223963-1

制造商	TE Connectivity Ltd.
描述	Conn Power PL 3 POS 2mm Press Fit RA Thru-Hole 3 Terminal 1 Port Universal Power Module (For use with Z-PACK 2mm HM, Z-PACK HS3, Z-PACK HM-Zd and MULTI GIG RT2J) UNV,PWR,MDL,HDR,SEQ Hard Metric Connectors HEADER R/A 3 POS Conn Power PL 3 POS 2mm Press Fit RA Thru-Hole 3Terminal 1Port Conn Power PL 3 POS 2mm Press Fit RA Thru-Hole 3 Terminal 1 Port Product Highlights:PlugNumber of Positions = 3PCB Mount Angle = Right AngleNot KeyedTin-Lead Solder Tail Contact PlatingSearch Keywords:high speed, board to board, open pin field, power, IEC 950, inverse-sex, mezzanine, pcb connectors, wire to board, VRM, voltage regulator module, Itanium II Power POD connector,
分类	工具与焊接解决方案压接钳、压接机、压力机压接钳

对参数有疑问？问 AI 助手

商业参数

产品类别	Hard Metric Connectors	标准包装数量	Rail / Tube
工厂包装数量	48

合规参数

RoHS	Lead free / RoHS Compliant	无铅定义	Not relevant for lead free process
RoHS/ELV合规状态	RoHS/Not ELV Compliant	UL阻燃等级	UL 94V-0
材料阻燃等级	UL94 V-0

电气参数

接口	2mm HM	额定电压	250V
供电电压	250	最大额定电流	10

机械参数

颜色	Gray	间距	2 mm
密封型	Not Sealed	包装方式	Tube
壳体颜色	灰色	导线线规	20 – 10
端接方式	Press Fit	触头类型	Compliant Post
外壳颜色	Natural	安装类型	Through Hole
连接器类型	Header, Male Blades	接触镀层	Tin-Lead
安装样式	Through Hole	引脚数	3
排数	1	封装形式	Plug
连接器样式	Blade Power	连接器用途	Backplane
插入件材料	磷青铜	触头材料	Phosphor Bronze
壳体材料	Liquid Crystal Polymer (LCP)	面板安装类型	通孔 - 免焊连接
端接样式	Press Fit	触点数	3
绝缘直径	1.2 – 3.1 mm [ .047 – .122 in ]	位数	3
柱体长度（配合）	9.30 [0.366]	接触件表面处理 - 配合	锡铅
典型触点布局	3 Power	端子柱长度	1.53 mm [ .06 in ]
接触镀层厚度	3µin (0.08µm)	护套（绝缘）厚度	1.25 µm [ 49.21 µin ]

产品信息

备注	Contact area lubricated with Bellcore approved lubricant.	类型	Power
连接器性别	PL	系列	Z-Pack
产品特性	Board Guide	编码、键控	No
产品子类型	Plug	加载位置数	All

环境参数

工作温度

-55°C ~ 125°C

封装热阻

1.57 mm [ .0618 in ]

文档与媒体

在线文档

223963-1?RQPN=223963-1
