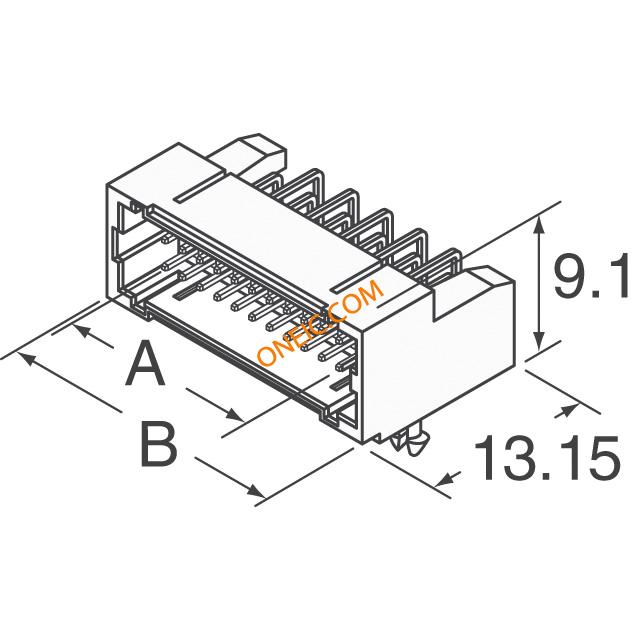

2-292262-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Wire to Board HDR 22 POS 1.5mm Solder RA Thru-Hole Tray/Box AMP Common Termination Connector System CONN HEADER R/A 22POS DL ROW T/H Headers & Wire Housings DBL ROW (H) DIP TYPE WITH BOAR DBL ROW (H) DIP TYPE WITH BOAR DBL ROW (H) DIP TYPE WITH BOAR Search Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| UL档案号 | E28476 | CSA档案号 | LR 7189-133 |
| 标准编号 | UL 94V-0, UL | 材料阻燃等级 | UL 94V-0 |
电气参数
| 供电电压 | 50 | 连接器阻抗 | 内部 |
| 最大额定电流 | 2 | 最小供电电压 | 50.0 |
| 触点额定电流 | 2.0 | 连接器类型 - 电压输入 | 方柱 |
机械参数
| 颜色 | Gray | 间距 | 1.5 mm |
| 形状 | 矩形 | 宽度 | 9.1 |
| 高度 | 13.15 mm [ .5177 in ] | 长度 | 22.0 |
| 密封型 | No | 包装方式 | Tray |
| 遮蔽类型 | Yes | 尾部类型 | Staggered |
| 壳体颜色 | 自然 | 电缆类型 | 分离式导线 |
| 引脚样式 | 正方形 | 导线线规 | 28 – 24 |
| 排间距 | 0.079" (2.00mm) | 端接方式 | Solder |
| 触头类型 | Pin | 尾部长度 | 3.0 |
| 安装类型 | Right Angle | 电缆直径 | 24.0 - 28.0 |
| 连接器类型 | Shrouded | 接触镀层 | Pre-Tin |
| 触点时序 | Without | 安装样式 | 带有 |
| 排数 | 2 | 高度（英寸） | 13.15 |
| 插入件材料 | 黄铜 | 壳体材料 | 尼龙 (G.F) |
| 安装特性 | 板锁 | 包装数量 | 520 |
| 面板安装类型 | 通孔 - 焊接 | 端接样式 | Through Hole - Solder |
| 第一连接器类型 | 带罩 | 触点数 | 22 |
| 绝缘直径 | .85 mm [ .0334 – .041 in ] | 位数 | 22 |
| 中心触点表面处理 | 1.5 | 触头长度-柱 | 信号（数据） |
| 柱体长度（配合） | 2.9 | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 预镀锡 | 端子柱长度 | 2.9 mm [ .114 in ] |
| 接触镀层厚度 | 1 µm [ 39.37 µin ] | 触点材料 - 配合 | Pre-Tin |
| 触点镀层厚度 - 柱（配合端） | 1.0 | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 产品特性 | Board Lock | 可密封 | 否 |
| 卷轴尺寸 | 520 | 产品子类型 | Connector |
| 加载位置数 | All | ||
环境参数
| 插拔次数 | With | 工作温度 | -22 – 221 °C [ -30 – 105 °F ] |
| 封装热阻 | 1.6 mm [ .063 in ] | ||
