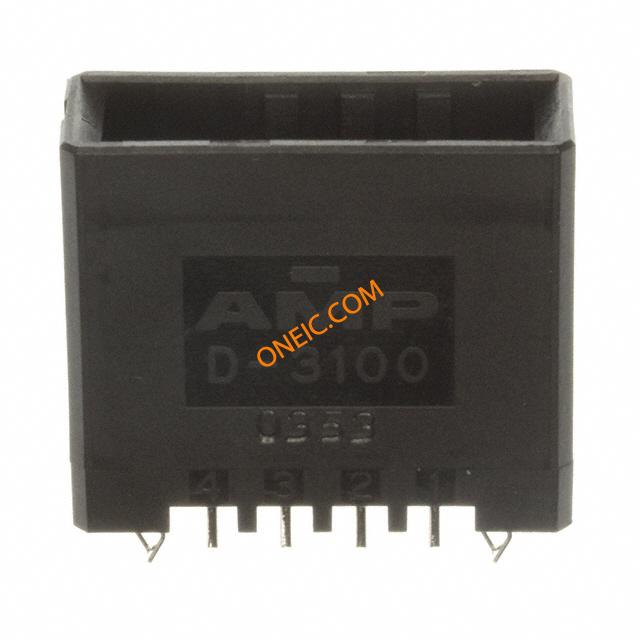

2-178314-3
| 制造商 | |
| 描述 | Conn Power M 4 POS 3.81mm Solder ST Thru-Hole 4 Terminal 1 Port Tube Dynamic Series Connectors CONN HDR 4POS VERT KEY-Y 30GOLD 2-178314-3 DYNAMIC 3100 HDR ASSY 4P V K/Y |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A29492 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| CSA认证 | Certified | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | 否 | 材料阻燃等级 | UL 94V-0 |
电气参数
| UL电压 | 250 | 额定电压 | 250 |
| 供电电压 | 250 | 额定交流电压 | 250 |
机械参数
| 颜色 | Black | 间距 | 0.150" (3.81mm) |
| 宽度 | 9.35 mm [ .368 in ] | 高度 | 21.6 mm [ .85 in ] |
| 长度 | 25.43 mm [ 1 in ] | 锁定类型 | Latch |
| 包装方式 | Bulk | 屏蔽 | 否 |
| 遮蔽类型 | Yes | 壳体颜色 | 黑色 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 柱间距 | 3.81 [.150] | 外壳颜色 | Black |
| 安装类型 | Vertical | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold (30) | 安装样式 | Thru Hole |
| 排数 | 1 | 壳体镀层 | Tin |
| 插入力 | 高 | 触头材料 | Copper Alloy |
| 壳体材料 | Nylon | 安装特性 | 固定支脚 |
| 包装数量 | Tube | 面板安装类型 | 通孔 - 焊接 |
| 端接样式 | 公端 | 端接表面处理 | Gold over Nickel |
| 位数 | 4 | 兼容外壳尺寸（如TM-700等） | 母端护套 |
| 触头长度-柱 | 信号（数据）, 电源 | 安装孔直径 | 带有 |
| 典型触点布局 | 同轴 | 接触镀层厚度 | 30µin (0.76µm) |
| 静电放电屏蔽 | 不带 | ||
产品信息
| 备注 | Solder tine section is 1.0 sq. | 连接器性别 | Tab |
| 系列 | D-3100S | 产品特性 | Board Lock, Polarizing Key |
| 钥匙类型 | Y | 可密封 | 否 |
| 编码、键控 | Yes | 预装 | 是 |
| 产品子类型 | Header | 连接类型 | Printed Circuit Board |
| 选择性装载 | No | 其他规格 | Without |
| 装配配置 | Without | 加载位置数 | All |
环境参数
| 测试温度 | 标准部件 - 非辉光导线 | 工作温度 | -55 – 105 °C [ -67 – 221 °F ] |
| 封装热阻 | 1.6 mm [ .063 in ] | ||
