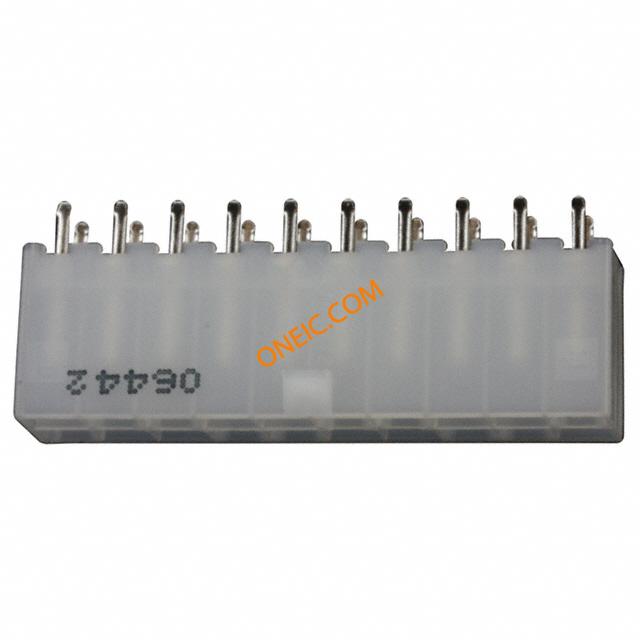

点击放大查看
2-1586491-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Power HDR 20 POS 4.2mm Solder ST Thru-Hole 20 Terminal 1 Port 4.2mm & 4.4mm Centerline, 600 V, 9 A max. Dual Action CONN HEADER 20POS VERT PCB TIN Pin & Socket Connectors 20P DUAC 94V2 W0/PEG WO/DH LF Conn Power HDR 20 POS 4.2mm Solder ST Thru-Hole 20 Terminal 1 Port Product Highlights:ConnectorAMP-DUACConnector Type = Header0 Power Positions20 Signal PositionsSearch Keywords:wire to wire, wire to board, soft shell, Power Pin & Socket, NIC, Network Interface Cards, PC Cards, Lighting Interconnection, Cabled Power, discrete wire, crimp, pcb connectors, Molex Mini-Fit Jr, DUAC, DUAC UPC, DUAC PL, ATX power, power 20P DUAC 94V2 W0/PEG WO/DH LF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Pin & Socket Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 额定电压 | 600 V | 最大额定电流 | 9 A |
| 最小供电电压 | 600VAC | ||
机械参数
| 颜色 | Natural | 间距 | 4.2 mm |
| 高度 | 10 mm | 直径 | Not Required mm |
| 包装方式 | Tray | 排间距 | 0.165" (4.20mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 紧固类型 | Locking Ramp |
| 安装样式 | Through Hole | 排数 | 2 |
| 触头材料 | Copper Alloy | 壳体材料 | Nylon |
| 总长度 | 50.4 mm | 端接样式 | Pin |
| 第一触头极性 | Pin (Male) | 触点数 | 20 |
| 位数 | 20 | 接触镀层厚度 | 118.1µin (3.00µm) |
产品信息
| 类型 | Power | 连接器性别 | HDR |
| 产品子类型 | Headers | 端口数 | 1 Port |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -55C to 105C | 结工作温度 | 105C |
