点击放大查看

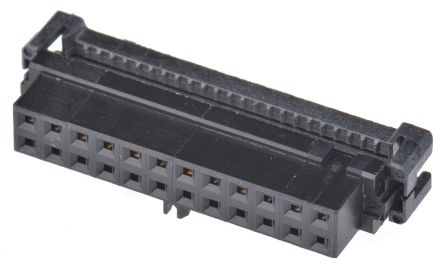

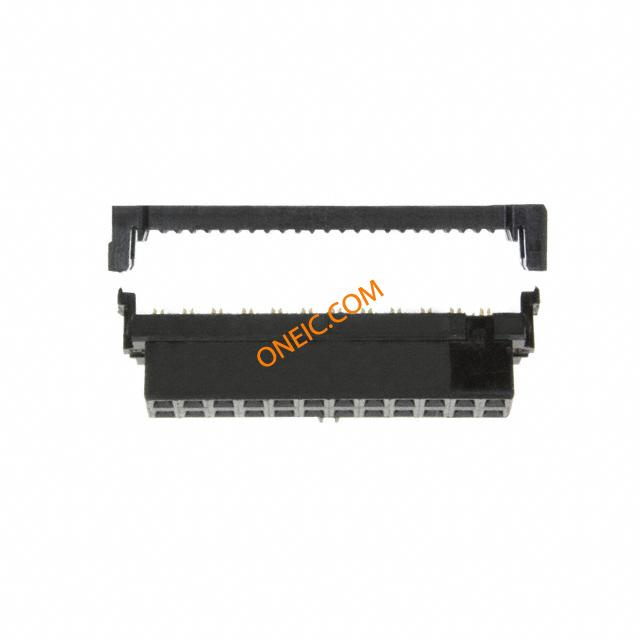

2-111623-7
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IDC Connector RCP 24 POS 2mm IDT RA Cable Mount Ribbon Cable Connectors (AMP-LATCH) CONN RCPT IDC 24POS 2MM POL GOLD Headers & Wire Housings 024 2MM CTR 30DP FT Conn IDC Connector RCP 24 POS 2mm IDT RA Cable Mount Product Highlights:Connector Type = .079 [2.0mm] AMP-LATCHNumber of Positions = 24ReceptacleMating Polarization Method = CenterWith Mating PolarizationSearch Keywords:input/output, paddleboard, paddle board TE Connectivity AMP-LATCH 系列 2行 24路 2mm节距 母 IDC 连接器 , 电缆安装 024 2MM CTR 30DP FT |
| 分类 |
商业参数
| 商标名 | AMP-LATCH | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Trays | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Not relevant for lead free process | UL档案号 | E28476 |
| CSA档案号 | LR 7189 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 30 V | 供电电压 | 125 |
| 接触电阻 | 25 mohm | 输入电阻 | 5000 |
| 连接器阻抗 | 刺破式压接 (IDC) | 最大额定电流 | 3 A |
| 低功耗链路范围 | 不带 | 最小供电电压 | 125VAC |
| 连接器类型 - 电压输入 | 单束 | ||
机械参数
| 颜色 | Black | 深度 | 5.16 mm |
| 间距 | 2 mm | 宽度 | 5.58 mm [ .2197 in ] |
| 高度 | 10.24 mm | 长度 | 29.18 mm [ 1.1488 in ] |
| 底座类型 | 不带 | 包装方式 | Bulk |
| 导线类型 | Ribbon Cable | 壳体颜色 | 黑色 |
| 出线方向 | Without | 电缆类型 | 带状电缆 |
| 导线线规 | 28 AWG | 方向 | 直 |
| 排间距 | 0.079" (2.00mm) | 端接方式 | IDT |
| 触头类型 | Female Socket | 柱间距 | 2.00 x 2.00 [.079 x .079] |
| 极化 | Center | 第二连接器 | Without |
| 外壳颜色 | Black | 安装类型 | No |
| 电缆端类型 | Without | 连接器类型 | .079 [2.0mm] AMP-LATCH |
| 接触镀层 | Gold Over Nickel | 安装样式 | Wire |
| 排数 | 2 | 驱动力 | 带有 |
| 插入件材料 | 磷青铜 | 锁定特性 | 带有 |
| 触头材料 | Beryllium Copper | 壳体材料 | Polyester |
| 总长度 | 29.18 mm | 安装特性 | Without |
| 包装数量 | 50 | 面板安装类型 | 不带 |
| 尺寸/外形 | .08 mm², 158 CMA, 28 美国线规 | 端接排数 | IDC |
| 电缆端接方式 | IDC | 端接样式 | IDC |
| 第一触头极性 | Socket (Female) | 配接方向 | With |
| 触点数 | 24 | 绝缘材料 - 类型 | .71 – .87 mm [ .028 – .034 in ] |
| 位数 | 24 | 触头长度-柱 | 信号（数据） |
| 安装孔直径 | 带有 | 接触镀层厚度 | 30µin (0.76µm) |
产品信息
| 备注 | Accepts 28 AWG [0.08-0.09mm²] ribbon cable, 0.61-0.97 [.024-.038] thick PVC 1. | 类型 | IDC Connector |
| 连接器性别 | RCP | 系列 | AMP-LATCH |
| 产品特性 | Feed Through, Polarizing Key | 极性 | 带有 |
| 盖类型 | Feed Thru | 产品子类型 | Receptacles / Sockets - Housings |
| 连接类型 | Ribbon Cable | 带调制解调器控制 | Yes |
| 应用细节 | Wire-to-Board | ||
环境参数
| 工作温度 | -65C to 105C | ||
