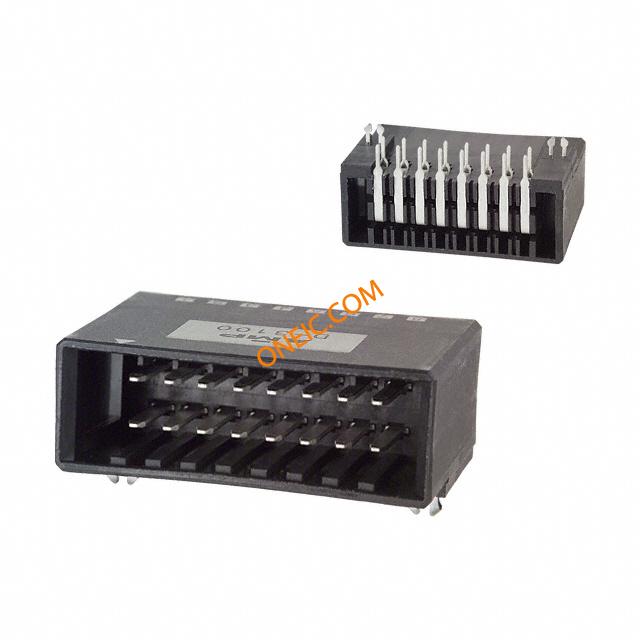

178307-5
| 制造商 | |
| 描述 | Conn Power HDR 16 POS 3.8mm Solder RA Thru-Hole 16 Terminal 1 Port Tube Dynamic Series Connectors CONN HDR 16POS DUAL R/A TIN TE Connectivity D-3000, D-3000 Series 3.8mm Pitch 16 Way Right Angle Heavy Duty Power Connector, Solder Termination, 8A Headers & Wire Housings HDR 16 POS R/A TIN DUAL Dynamic Series Connectors Product Highlights:Terminate To Printed Circuit BoardHeaderTabNumber of Positions = 16Mount = Board MountSearch Keywords:wire-to-board, wire-to-wire, process computers, inverters, power, power, Dynamic Series Connectors, Dynamic Series, HMI, Human Machine Interfaces, Multiple Enclosure Connector; DYNAPAC, Dynamic, Headerhoriz16way2rowTAB3.81mmD-3 TE Connectivity Dynamic 3000 系列 3.8mm节距 16路 直角 PCB 针座, 焊接端接, 8A , 通孔 DYNAMIC 3100 HDR ASSY 16P |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 12 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 12 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250 V ac | 额定交流电压 | 250 |
| 最大额定电流 | 8A | 最小供电电压 | 250VAC |
机械参数
| 颜色 | Black | 深度 | 25.91 mm |
| 间距 | 3.8 mm | 高度 | 15.93 mm |
| 包装方式 | Bulk | 排间距 | 0.200" (5.08mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Solder |
| 安装样式 | Thru Hole | 排数 | 2 |
| 触头材料 | Copper Alloy | 壳体材料 | Nylon |
| 总长度 | 40.67 mm | 包装数量 | Tube |
| 主要材料 | Power | 触点数 | 16 |
| 位数 | 16 | 中心触点材料 | 3.81 x 3.81 [.150 x .150] |
| 接触镀层厚度 | 78.7µin (2.00µm) | ||
产品信息
| 备注 | Solder tine section is 1.0 sq. | 类型 | Power |
| 连接器性别 | HDR | 系列 | D-3100D |
| 产品特性 | Board Lock | 编码、键控 | No |
| 制造商全称 | D-3000Series | 产品子类型 | Header |
| 连接类型 | Printed Circuit Board | 端口数 | 1 Port |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -55C to 105C | 结工作温度 | 105C |
