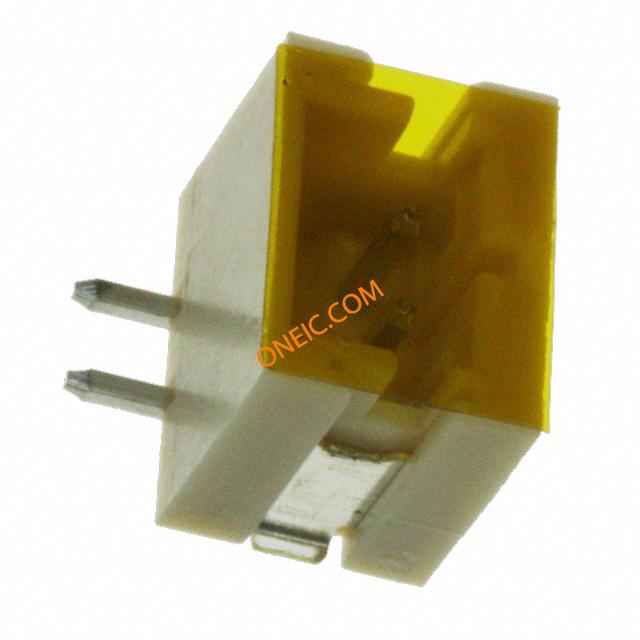

1775470-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 2 POS 2mm Solder ST SMD Reel Miscellaneous Wire to Board Products CONN HEADER 2POS 2MM VERT SMD Headers & Wire Housings 2 POS HDR VERT SMT 2.0mm Conn Shrouded Header HDR 2 POS 2mm Solder ST SMD Reel Product Highlights:2.00 mm CenterlineConnectorConnector Type = Header - Pin2 PositionsHousing Color = NaturalSearch Keywords:high performance, square peg, pcb connectors, wire to board, power, crimp, discrete wire connectors, wire to board, signal HPI CONN., 2.0mm, V/T, SMT, 2P, 80u" |
| 分类 |
商业参数
| 其他名称 | A100052CT | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Reflow solder capable to 245°C / Reflow solder capable to 260°C |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接口 | Without | 供电电压 | 250 |
| 最大额定电流 | 3 | ||
机械参数
| 颜色 | Natural | 间距 | 2 mm |
| 宽度 | 5.4 mm [ .213 in ] | 高度 | 6.15 mm [ .242 in ] |
| 长度 | 7.4 mm [ .291 in ] | 包装方式 | Tape & Reel (TR) |
| 尾部类型 | 直式 | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 导线线规 | 30 |
| 端接方式 | Solder | 触头类型 | Pin |
| 外壳颜色 | Natural | 安装类型 | Vertical |
| 连接器类型 | Header | 接触镀层 | Tin Over Nickel |
| 触点时序 | Without | 安装样式 | 带有 |
| 排数 | 1 | 连接器样式 | Plug |
| 插入件材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | PA9T GF | 框架材料 | Brass |
| 安装特性 | 焊钉 | 包装数量 | Reel |
| 面板安装类型 | 表面贴装 | 主要材料 | Brass |
| 端接样式 | SMD | 第一触头极性 | Pin (Male) |
| 触点数 | 2 | 端接表面处理 | 不带 |
| 接触件端接 | Surface Mount | 位数 | 2 |
| 中心触点表面处理 | 2.0 | 兼容外壳尺寸（如TM-700等） | 440129-x |
| 安装孔直径 | 带有 | 接触件表面处理 - 配合 | 镍 |
| 典型触点布局 | 同轴 | 接触长度 - 配合 | 0.138" (3.50mm) |
| 表面贴装焊盘尺寸 | Without | 端子柱长度 | .079 in, 2 mm |
| 接触镀层厚度 | 80µin (2.03µm) | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | HPI | 可密封 | 否 |
| 制造商全称 | Tyco Electronics | 产品子类型 | Connector |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25 – 85 °C [ -13 – 185 °F ] | ||
