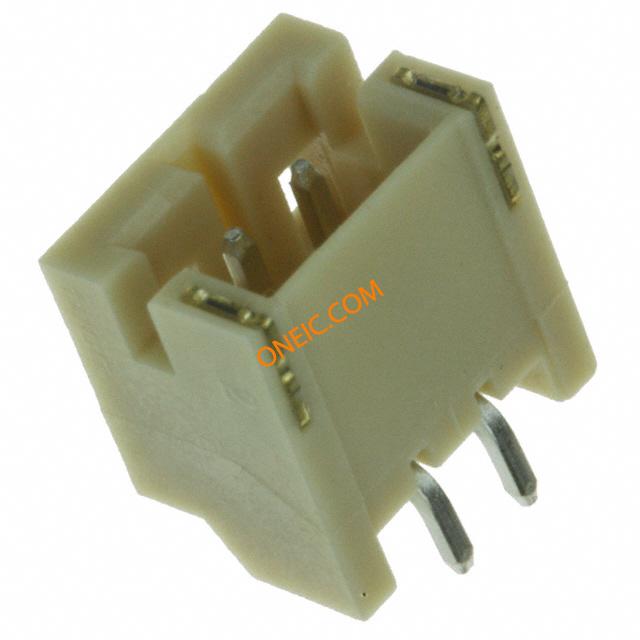

1775469-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn High Performance Interconnect PL 2 POS 2mm Solder RA SMD Reel CONN HEADER 2POS 2MM R/A SMD HPI CONN., 2.0mm, R/A, SMT, 2P, 80u" |
| 分类 |
商业参数
| 其他名称 | A100080CT | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 供电电压 | 250 | 最大额定电流 | 3 |
机械参数
| 颜色 | Natural | 间距 | 2 mm |
| 宽度 | 7.6 mm [ .299 in ] | 高度 | 5.5 mm [ .217 in ] |
| 长度 | 7.4 mm [ .291 in ] | 包装方式 | Tape & Reel (TR) |
| 尾部类型 | 直式 | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 导线线规 | 30 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Surface Mount, Right Angle | 连接器类型 | Header, Shrouded |
| 接触镀层 | Matte Tin Over Nickel | 触点时序 | Without |
| 安装样式 | 带有 | 排数 | 1 |
| 插入件材料 | 黄铜 | 触头材料 | 镍打底镀锡 |
| 壳体材料 | PA 9T GF | 框架材料 | Brass |
| 安装特性 | 焊钉 | 包装数量 | 600 |
| 面板安装类型 | 表面贴装 | 端接样式 | 插针 |
| 触点数 | 2 | 端接表面处理 | 不带 |
| 位数 | 2 | 兼容外壳尺寸（如TM-700等） | 440129-x |
| 安装孔直径 | 带有 | 接触件表面处理 - 配合 | 镍 |
| 典型触点布局 | 同轴 | 接触长度 - 配合 | 0.139" (3.53mm) |
| 表面贴装焊盘尺寸 | Without | 端子柱长度 | .039 in, 1 mm |
| 接触镀层厚度 | 80µin (2.03µm) | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | High Performance Interconnect | 连接器性别 | PL |
| 可密封 | 否 | 产品子类型 | 连接器 |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25 – 85 °C [ -13 – 185 °F ] | ||
