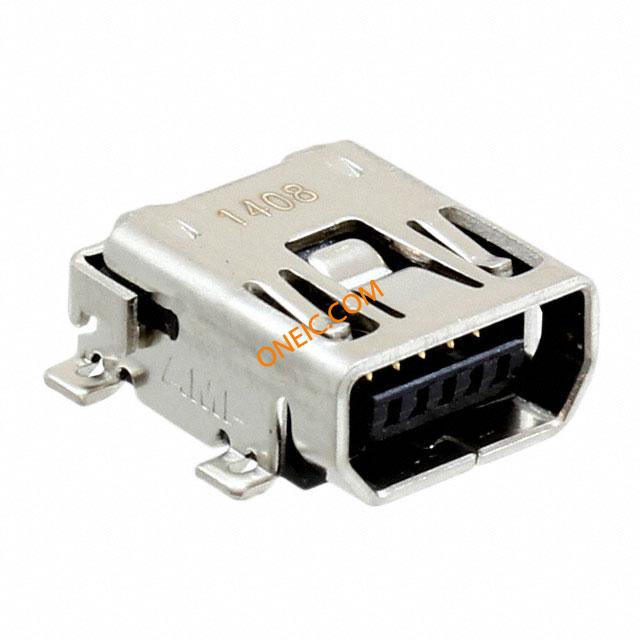

1734328-1
| 制造商 | |
| 描述 | Conn USB RCP 5 POS 0.8mm Solder RA SMD 5 Terminal 1 Port Tray USB Connectors M-USB 1X1 ABREC R/A SMT Universal Serial Bus (USB) Connectors CONN RCPT MINI USB AB R/A SMD Universal Serial Bus (USB) Connectors Product Highlights:USB Type = MiniAB SeriesReceptacle1 PortsRight Angle Mount OrientationSearch Keywords:plug and play, hot pluggable, USB 1.0, USB 2.0, USB 3.0, data bus, Universal Serial Bus, IEEE 1394 Serial Bus, box to box, USB, micro, locking, lock, A-RJ45, A-RCA Jack, micro usb, mini usb CONNECTOR, MINI USB AB, RECEPT, SMT, R/A 5 Position 1 Port Right Angle Receptacle Surface Mount Mini USB Mini USB AB R/A,Rcpt,SMT,TRAY |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Mini USB Type AB Connectors | 标准包装规格 | 150 |
| 产品类别 | USB Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 8400 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85366910 |
| 无铅定义 | Reflow solder capable to 245°C, Reflow solder capable to 260°C | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
电气参数
| 供电电压 | USB | 最大额定电流 | 1/Contact A |
| 最小供电电压 | 30VAC | ||
机械参数
| 尺寸 | Mini | 间距 | 0.8 mm |
| 高度 | 4.14 mm | 重量 | 0.002 |
| 包装方式 | Tray | 方向 | Right Angle |
| 端接方式 | Solder | 外壳颜色 | Black |
| 安装类型 | Surface Mount | 外壳镀层 | Nickel over Copper |
| 连接器类型 | Mini USB Type AB Receptacle | 接触镀层 | Gold |
| 安装样式 | Surface Mount | 电路板厚度 | 1.57 [0.062] |
| 锁定特性 | Without | 触头材料 | Phosphor Bronze |
| 壳体材料 | Thermoplastic | 包装数量 | Tray |
| 端接排数 | With | 端接样式 | SMD/SMT |
| 触点数 | 5 | 接触件端接 | Surface Mount |
| 位数 | 5 | 表面贴装焊盘尺寸 | Without |
| 第一连接器安装类型 | :PCB | 配合面镀层厚度 | 30 Microinches |
产品信息
| 类型 | USB | 连接器性别 | RCP |
| 系列 | AB | 产品特性 | Board Guide |
| 连接类型 | Printed Circuit Board | 端口数 | 1 |
环境参数
| 工作温度 | 0C to 50C | 结工作温度 | 50C |
