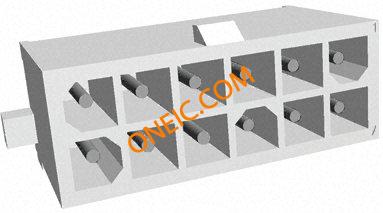

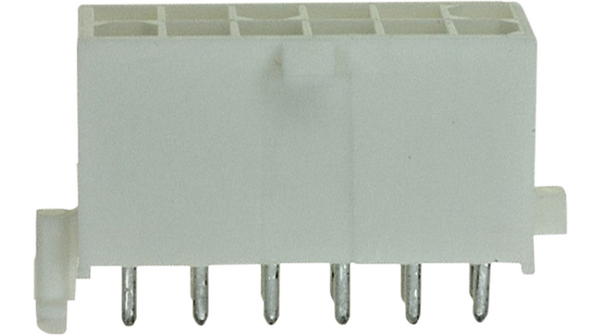

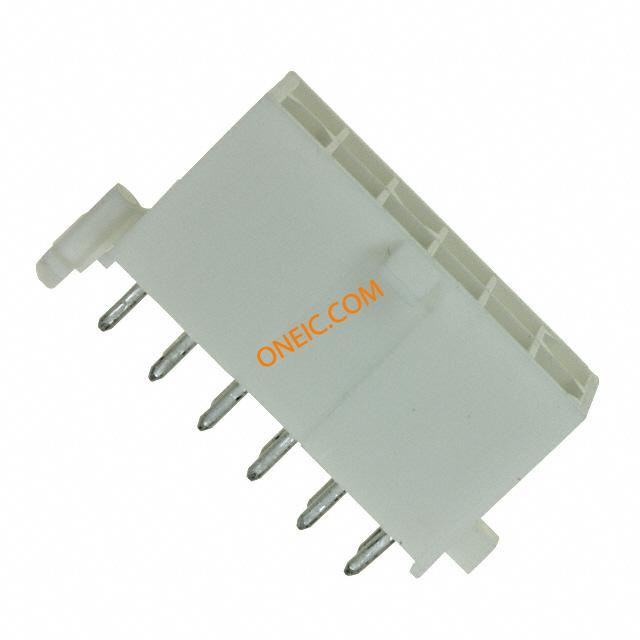

1-770621-0

制造商	TE Connectivity Ltd.
描述	Conn Wire to Board PIN 12 POS 4.14mm Solder ST Thru-Hole .163" Centerline, 600 V, 9.5 A max. CONN HEADER 12PS STR DL .163 TIN TE Connectivity MATE-N-LOK Series 4.14mm Pitch 12 Way 2 Row Straight PCB Header, Solder Termination, 9.5A Headers & Wire Housings HEADER 12 POS TIN DUAL ROW Conn Wire to Board PIN 12 POS 4.14mm Solder ST Thru-Hole Product Highlights:HeaderMini-Universal MATE-N-LOK, Mini-Universal MATE-N-LOK 2Number of Circuits = 124.14 x 4.14 mm Centerline, MatrixDouble-Row Contact LayoutSearch Keywords:soft shell, high density, wire to wire, wire to board, Lighting Interconnection, pcb connectors, discrete wire, crimp, Mini-Universal MATE-N-LOK, PWRSIGALLP Pin header Pitch4.14 mm Poles 2 x 6 straight MATE-N-LOK Mini Universal, 1-770621-0, TE Connectivity TE Connectivity MATE-N-LOK 系列 4.14mm节距 12路 (2排) 直 PCB 针座, 焊接端接, 9.5A 12P MINI UMNL DBL ROW HDR ASSY
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	MATE-N-LOK	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	200

合规参数

RoHS	Lead free / RoHS Compliant	UL等级	获得认可
零件状态	E28476	CSA档案号	LR7189
标准编号	CSA, UL	CSA认证	Certified
UL阻燃等级	UL 94V-0	认证机构标志	是
材料阻燃等级	UL 94 V-0

电气参数

额定电压	600 V ac	极数	2 x 6
开关功能	Latched	供电电压	600
接触电阻	20 mohm	最大额定电流	9.5A
最小供电电压	600VAC

机械参数

颜色	White	间距	4.14 mm
宽度	9.83	高度	14.25 mm
长度	26.39	密封型	Not Sealed
包装方式	Bulk	壳体颜色	白色
方向	直	排间距	0.163" (4.14mm)
端接方式	Solder	触头类型	Male Pin
外壳颜色	White	安装类型	Through Hole
连接器类型	Header, Shrouded	接触镀层	Tin Over Nickel
紧固类型	Locking Ramp	安装样式	Through Hole
引脚数	12	排数	2
封装形式	Receptacle	连接器样式	straight
高度（英寸）	13.49	触头材料	Brass
壳体材料	Nylon	安装特性	板锁
包装数量	200	面板安装类型	通孔 - 焊接
端接排数	焊接	端接样式	Through Hole
第一触头极性	Pin (Male)	触点数	12
绝缘直径	3.2 mm [ 3.2 in ]	位数	12
第一连接器极性	Male	兼容外壳尺寸（如TM-700等）	插头护套
安装孔直径	带有	接触件表面处理 - 配合	锡
端子柱长度	3.69 mm [ .145 in ]	接触镀层厚度	150µin (3.81µm)
静电放电屏蔽	不带	后壳材料及镀层	尼龙

产品信息

类型	Wire to Board	连接器性别	PIN
系列	MATE-N-LOK	产品特性	Board Lock
产品子类型	Headers	连接方式	Wire-Board
应用细节	Power	装配配置	Without
加载位置数	All

环境参数

测试温度	标准件 - 非灼热丝	工作温度	-20...+85 °C
封装热阻	.062 mm [ 1.57 in ]

文档与媒体

在线文档

1-770621-0?RQPN=1-770621-0

相关型号

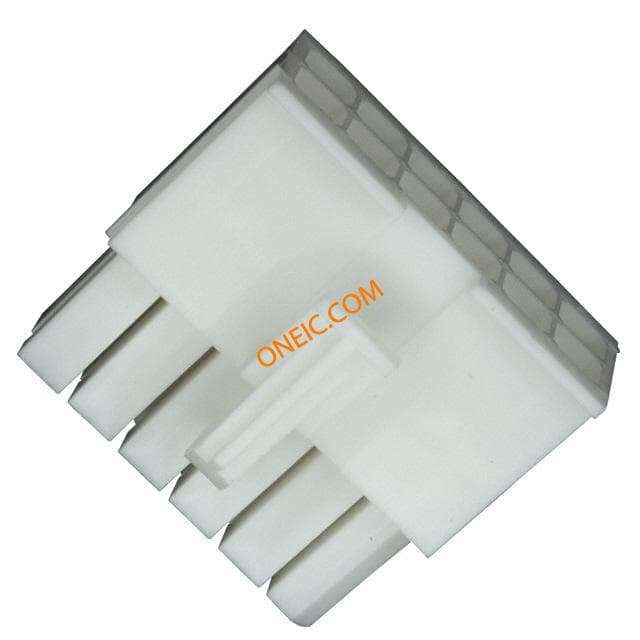

770581-1

te connectivity / amp

Conn Housing M 12 POS 4.14mm Crimp ST Cable Mount Individual .163" Centerline, 600 V, 9.5 A max. CONN PLUG 12POS MINI UNIV-MATE Male Compact Power Connector Cable Mount,9.5A 600V ac/dc Pin & Socket Connectors 12P MINI UMNL PLUG Conn Housing M 12 POS 4.14mm Crimp ST Cable Mount Individual Product Highlights:HousingMini-Universal MATE-N-LOKNumber of Circuits = 124.14 x 4.14 mm Centerline, MatrixDouble-Row Contact LayoutSearch Keywords:soft shell, high density, wire to wire, wire to board, Lighting Interconnection, pcb connectors, discrete wire, crimp, Mini-Universal MATE-N-LOK, PWRSIGALLP PLUG HOUSING, 12WAY Connector,SoftShell;12;600VAC;Plug;Double-Row;Nylon;Plug;White Pin housing Pitch4.14 mm Poles 2 x 6 Double row / straight / accepts male or female contacts MATE-N-LOK Mini Universal, 770581-1, TE Connectivity TE Connectivity 线对线连接器公, 电缆安装安装, 9.5A 600 V 交流/直流, -55 → +105 °C 12P MINI UMNL PLUG HSG

¥1.7952

详情

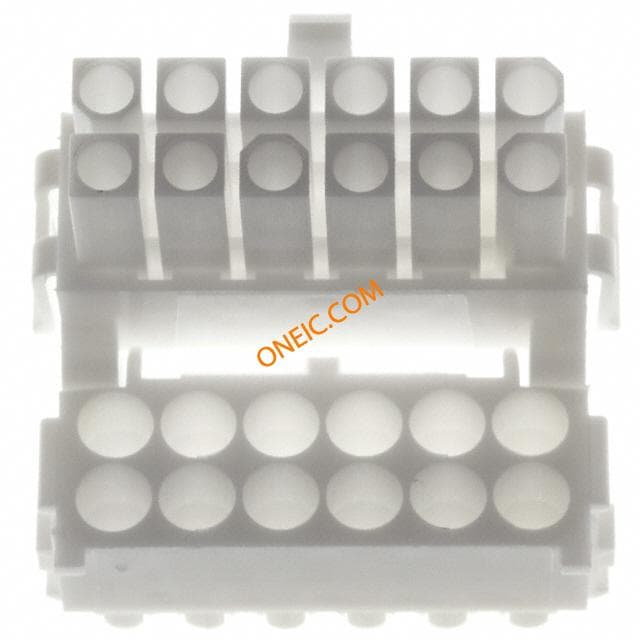

794198-1
