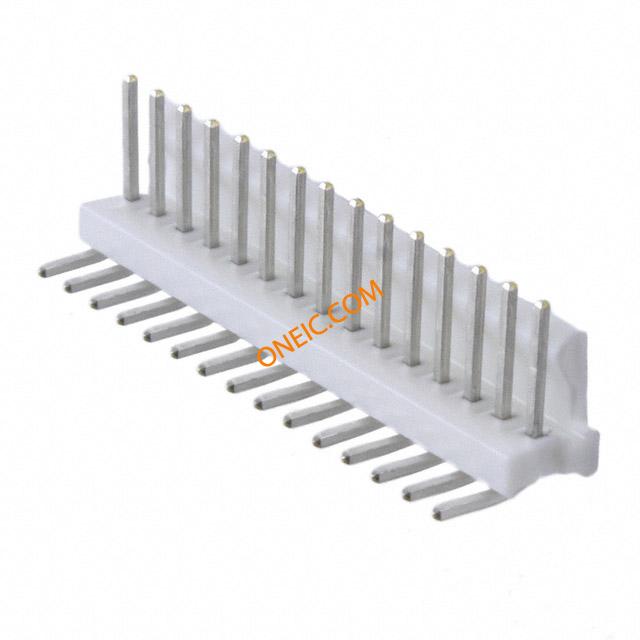

1-640457-5
| 制造商 | |
| 描述 | Conn Wire to Board HDR 15 POS 2.54mm Solder RA Thru-Hole MTA-100 CL Connectors CONN HEADER 15POS R/A .100 TIN Headers & Wire Housings HDR RA SQUARE 15P Conn Wire to Board HDR 15 POS 2.54mm Solder RA Thru-Hole Product Highlights:MTA-100 ConnectorsNumber of Positions = 15Mating Type = HeaderWire-to-Board Application2.54 mm Contact Centerline SpacingSearch Keywords:5 A, 250 VAC, 7 A, 600 VAC, PCB Connectors, Ribbon Cable, Ribbon and Flat Flex Wire, LID, Large Insulation Diameter, IDC Quad Connectors, Discrete Wire Connectors, PWRSIGALLP 15P MTA100 HDR ASSY SQ R/A F/L |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Bulk |
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| UL档案号 | E28476 | CSA档案号 | LR7189 |
| 标准编号 | CSA, UL | CSA认证 | Certified |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250.0 | 开关功能 | Friction Lock |
| 供电电压 | 250 | 接触电阻 | 6 mohm |
| 连接器阻抗 | 焊接 | 最大额定电流 | 5 A |
| 最小供电电压 | 250VAC | ||
机械参数
| 颜色 | Natural | 深度 | 11.04 mm |
| 间距 | 2.54 mm | 高度 | 5.71 mm |
| 长度 | 38.1 mm [ 1.5 in ] | 包装方式 | Bulk |
| 遮蔽类型 | No | 壳体颜色 | 自然 |
| 端接方式 | Solder | 触头类型 | Pin |
| 第二连接器 | With | 触点形状 | Square |
| 外壳颜色 | White | 安装类型 | Right Angle |
| 连接器类型 | Header | 接触镀层 | Tin |
| 触点时序 | Without | 紧固类型 | Friction Lock |
| 安装样式 | Through Hole | 排数 | 1 |
| 壳体镀层 | Tin | 外壳材料（壳体） | 摩擦锁 |
| 连接器样式 | Plug | 插入件材料 | 铜合金 |
| 锁定特性 | Friction Lock | 触头材料 | Copper Alloy |
| 壳体材料 | Polyester | 总长度 | 38.1 mm |
| 安装特性 | Without | 包装数量 | 1 |
| 面板安装类型 | Without | 主要材料 | Copper Alloy |
| 尺寸/外形 | 0.64 [.025] | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 触点数 | 15 |
| 端接表面处理 | 不带 | 位数 | 15 |
| 后壳中断功能 | Without | 中心触点表面处理 | 2.54 |
| 兼容外壳尺寸（如TM-700等） | MTA .100 连接器组件 | 触头长度-柱 | 3.56 mm [ .14 in ] |
| 配接堆叠高度 | Without | 安装孔直径 | 不带 |
| 接触件表面处理 - 配合 | 锡 | 典型触点布局 | 同轴 |
| 接触长度 - 配合 | 0.295" (7.49mm) | 触点材料 - 柱 | Copper Alloy |
| 表面贴装焊盘尺寸 | Without | 端子柱长度 | 3.56 |
| 接触镀层厚度 | 3.81 µm [ 150 µin ] | 恢复后小径 | No |
| 触点材料 - 配合 | Tin | 静电放电屏蔽 | 不带 |
| 直角致动器长度 | Front | 护套（绝缘）厚度 | 1.27 µm, 50 µin |
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | MTA-100 | 可密封 | 否 |
| 产品子类型 | Headers | 应用细节 | Wire-to-Board |
| 加载位置数 | All | 跳过的位置数 | None |
环境参数
| 工作温度 | -55C to 105C | 封装热阻 | 1.6 mm [ .063 in ] |
