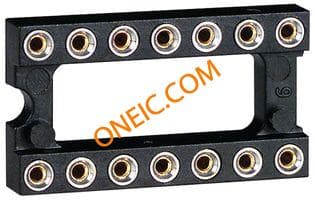

点击放大查看

1-390261-3

制造商	TE Connectivity Ltd.
描述	Conn DIP Socket SKT 14 POS 2.54mm Solder ST Thru-Hole Tube DIP Sockets CONN IC SOCKET VERT 14POS TIN 14 way Augat tin plate DIL socket,0.3in IC & Component Sockets 14P ECONOMY TIN Conn DIP Socket SKT 14 POS 2.54mm Solder ST Thru-Hole Tube Product Highlights:DIP SocketNumber of Positions = 14Row-to-Row Spacing = 7.62 mmThru HoleMount Style = VerticalSearch Keywords:IC sockets, solderless, NIC, Network Interface Cards, PC Cards, EIA RS-415, MIL-S-83734, dual in-line IC package, SOCKET IC, DIL, 0.3", 14WAY Socket,DIP;14Pins;DualLeaf;EconomyLadder;0.3In.;PhosphorBronze;Tin/Lead
分类	硬件与散热解决方案直流风扇鼓风机

对参数有疑问？问 AI 助手

商业参数

产品	DIP / SIP Sockets	产品类别	IC & Component Sockets
标准包装数量	Rail / Tube	工厂包装数量	3400

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
海关税号	85369010	抗辐射加固	No
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	RoHS/ELV合规状态	RoHS compliant, ELV compliant

电气参数

额定电压	250 V ac	接触电阻	30
最大额定电流	1A	绝缘电阻	10,000
最小输入电压	250VAC	连接器类型 - 电压输入	:DIP

机械参数

深度	10mm	间距	2.54 mm
宽度	5.1mm	高度	5.1 mm
长度	17.78mm	重量	0.01
底座类型	Ladder Frame	包装方式	Tube
排间距	7.62mm	外壳样式	Ladder
端接方式	Solder	触头类型	Dual Leaf
引脚间距	:2.54mm	柱间距	7.62 [0.300]
安装类型	Through Hole	连接器类型	:DIP
接触镀层	Tin Over Nickel	安装样式	Vertical
排数	2	封装形式	DIP
插入力	300g	外形（宽 x 高）	Standard
触头材料	Phosphor Bronze	壳体材料	Polybutylene Terephthalate
总长度	17.78 mm	包装数量	Tube
尺寸/外形	17.78 x 5.1 x 10mm	端接样式	Solder Tail
板面高度	5.10 [0.200]	触点数	14
接触件端接	:Through Hole Vertical	绝缘材料 - 类型	Polybutylene Terephthalate
位数	14	中心触点材料	2.54 [0.100]
端子柱长度	3.00 [0.118]	接触镀层厚度	60µin (1.52µm)
第一连接器安装类型	:PC Board	位置或引脚数（网格）	14 (2 x 7)

产品信息

类型	DIP Socket	连接器性别	SKT
系列	:-	产品特性	Open Frame
CAD图纸	3D CAD Model	产品子类型	DIP Socket
其他规格	Straight

环境参数

温度范围

-40 â +105

工作温度

+105°C
