点击放大查看

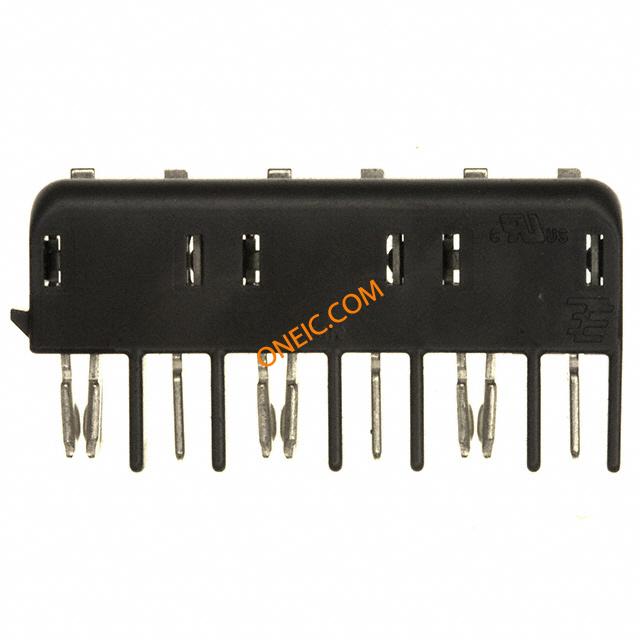

1-2058703-3
| 制造商 | |
| 描述 | Conn Board to Board M 6 POS 4mm Solder RA SMD T/R Lighting Connectors BLADE AND RCPT 6 POS SMT BLK CONN RCPT&BLADE 6POS W/LATCH SMD TE Connectivity 2058703 Series 4mm Pitch 6 Way 1 Row Right Angle Lighting Connectors, Solder Termination, 6A Conn Board to Board M 6 POS 4mm Solder RA SMD T/R Product Highlights:ConnectorPreloadedHousing Gender = HermaphroditicProduct Classification = Board-to-Board6 Positions CON,BLADE+RECP,SMT,6W,BLK Hermaphroditic connector with latch 6P, 1-2058703-3, TE Connectivity TE Connectivity Hermaphroditic 系列 4mm节距 6路 (1排) 直角 照明连接器, 焊接端接, 6A , 表面安装 Herm Blade& Recp Assy, 6 Pos,Latch |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | A99886TR |
| 产品类别 | Lighting Connectors | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | CSA LR7189, UL E28476 |
| 防护类型 | No | MIL-C-55032 | No |
| UL档案号 | E28476 | CSA档案号 | LR7194 |
| 认可国家 | 是 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 125 V ac/dc | 极数 | 6 |
| 钳位电压 | 1500 | 额定交流电压 | 125 |
| 最大额定电流 | 6A | 触点电压（最大） | 125 |
| 最小供电电压 | 125VDC/125VAC | 连接器类型 - 电压输入 | No |
机械参数
| 颜色 | Black | 深度 | 19.75 mm |
| 间距 | 4 mm | 高度 | 4.05 mm |
| 包装方式 | Tape & Reel (TR) | 壳体颜色 | 黑色 |
| 方向 | 直角 | 端接方式 | Solder |
| 触头类型 | Blade/Socket | 固定类型 | 否 |
| 外壳颜色 | Black | 安装类型 | Surface Mount, Right Angle |
| 连接器类型 | 连接器组件 | 接触镀层 | Tin Over Nickel |
| 安装样式 | Surface Mount | 排数 | 1 |
| 高度（英寸） | 3.9 | 插入件材料 | 铜合金 |
| 触头材料 | Copper Alloy | 壳体材料 | Liquid Crystal Polymer (LCP) |
| 总长度 | 24.7 mm | 面板安装类型 | SMD Soldering |
| 端接排数 | 焊接 | 端接样式 | SMD |
| 连接器颜色 | black | 触点数 | 6 |
| 位数 | 6 | 第一连接器极性 | Hermaphroditic |
| 安装孔直径 | 不带 | 典型触点布局 | 同轴 |
| 表面贴装焊盘尺寸 | Without | ||
产品信息
| 备注 | 具有用于线到板连接器的锁闩凸起 | 类型 | Board to Board |
| 样式 | Board to Board or Cable | 设计类型 | Hermaphroditic connector, with latch, SMD |
| 连接器性别 | M | 系列 | 2058703 |
| 产品特性 | Latch Lock | 可密封 | 否 |
| 可堆叠 | No | 产品子类型 | 连接器 |
| 连接方式 | Wire-Board | 选择性装载 | No |
| 应用细节 | Board to Board | ||
环境参数
| 温度范围 | 是 | 工作温度 | -40C to 105C |
| 封装热阻 | 1.57 mm [ .062 in ] | ||
