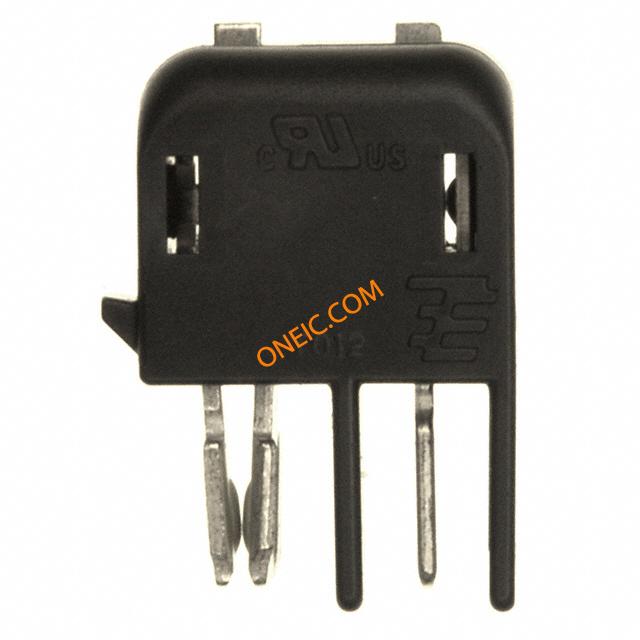

1-2058703-1
| 制造商 | |
| 描述 | Conn Board to Board M 2 POS 4mm Solder RA SMD T/R Lighting Connectors BLADE AND RCPT 2 POS SMT BLK CONN RCPT&BLADE 2POS W/LATCH SMD TE Connectivity 2058703 Series 4mm Pitch 2 Way 1 Row Right Angle Lighting Connectors, Solder Termination, 6A CON,BLADE+RECP,SMT,2W,BLK 2 Position Board-to-Board Blade and Receptacle SMT Hermaphroditic Connector TE Connectivity Hermaphroditic 系列 4mm节距 2路 (1排) 直角 照明连接器, 焊接端接, 6A , 表面安装 Herm Blade& Recp Assy, 2 Pos,Latch |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | A99884DKR |
| 产品类别 | Lighting Connectors | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | CSA LR7189, UL E28476 |
| 防护类型 | No | MIL-C-55032 | No |
| UL档案号 | E28476 | CSA档案号 | LR7192 |
| 认可国家 | 是 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 125 V ac/dc | 钳位电压 | 1500 |
| 额定交流电压 | 125 | 最大额定电流 | 6A |
| 触点电压（最大） | 125 | 连接器类型 - 电压输入 | No |
机械参数
| 颜色 | Black | 间距 | 4 mm |
| 包装方式 | Tape & Reel (TR) | 壳体颜色 | 黑色 |
| 方向 | 直角 | 端接方式 | Solder |
| 触头类型 | Blade/Socket | 固定类型 | 否 |
| 外壳颜色 | Black | 安装类型 | Surface Mount, Right Angle |
| 连接器类型 | 连接器组件 | 接触镀层 | Tin Over Nickel |
| 安装样式 | 不带 | 排数 | 1 |
| 高度（英寸） | 3.9 | 插入件材料 | 铜合金 |
| 触头材料 | Copper Alloy | 壳体材料 | Liquid Crystal Polymer (LCP) |
| 面板安装类型 | SMD Soldering | 端接排数 | 焊接 |
| 端接样式 | SMD | 触点数 | 2 |
| 位数 | 2 | 外部壳体颜色 | Black |
| 安装孔直径 | 不带 | 典型触点布局 | 同轴 |
| 表面贴装焊盘尺寸 | Without | ||
产品信息
| 备注 | 具有用于线到板连接器的锁闩凸起 | 类型 | Board to Board |
| 样式 | Board to Board or Cable | 连接器性别 | M |
| 系列 | 2058703 | 产品特性 | Latch Lock |
| 可密封 | 否 | 可堆叠 | No |
| CAD图纸 | 3D CAD Model | 主要用途 | Latch Lock |
| 产品子类型 | 连接器 | 选择性装载 | No |
| 输出配置 | Surface Mount, Right Angle | 应用细节 | Board to Board |
环境参数
| 温度范围 | 是 | 工作温度 | -40 – 105 |
| 封装热阻 | 1.57 mm [ .062 in ] | ||
