1-1658624-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IDC Connector F 50 POS 2.54mm IDT RA Cable Mount Ribbon Cable Connectors (AMP-LATCH) 050 NOVO DUAL 30DP FT Headers & Wire Housings .1CL IDC REC 2X25P D/P 30AU Conn IDC Connector F 50 POS 2.54mm IDT RA Cable Mount Product Highlights:Connector Type = NOVONumber of Positions = 50ReceptacleMating Polarization Method = Dual Polarizing BarWith Mating PolarizationSearch Keywords:input/output, paddleboard, paddle board |
| 分类 |
商业参数
| 商标名 | AMP-LATCH | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 600 |
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Not relevant for lead free process | UL档案号 | E28476 |
| CSA档案号 | LR 7189 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250 | 供电电压 | 250 |
| 输入电阻 | 5000 | 连接器阻抗 | 刺破式压接 (IDC) |
| 最大额定电流 | 1 | 低功耗链路范围 | 不带 |
| 连接器类型 - 电压输入 | 音叉 | ||
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 宽度 | 7.49 mm [ .2949 in ] | 高度 | 15.16 mm [ .5968 in ] |
| 长度 | 68.07 mm [ 2.6799 in ] | 底座类型 | 不带 |
| 包装方式 | Tube | 导线类型 | Ribbon Cable |
| 壳体颜色 | 黑色 | 出线方向 | Without |
| 电缆类型 | 带状电缆 | 排间距 | 0.100" (2.54mm) |
| 端接方式 | IDT | 触头类型 | Forked |
| 极化 | Dual Polarizing Bar | 第二连接器 | Without |
| 外壳颜色 | Black | 安装类型 | No |
| 电缆端类型 | Without | 连接器类型 | NOVO |
| 接触镀层 | Gold Over Palladium Nickel Over Nickel|Gold Over Nickel | 安装样式 | Cable |
| 排数 | 2 | 驱动力 | 不带 |
| 插入件材料 | 磷青铜 | 触头材料 | Phosphor Bronze |
| 壳体材料 | Thermoplastic | 安装特性 | Without |
| 包装数量 | 50 | 面板安装类型 | 通孔 - 焊接 |
| 尺寸/外形 | .08 – .15 mm², 158 – 296 CMA, 28 – 26 美国线规 | 电缆端接方式 | IDC |
| 端接样式 | IDC | 第一触头极性 | Socket (Female) |
| 配接方向 | With | 触点数 | 50 |
| 绝缘材料 - 类型 | .787 – .94 mm [ .031 – .037 in ] | 位数 | 50 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 锡 | 接触镀层厚度 | 30µin (0.76µm) |
产品信息
| 备注 | Receptacle can be used in applications requiring non-polarization, as well as m | 类型 | IDC Connector |
| 连接器性别 | F | 系列 | AMP-LATCH NOVO |
| 产品特性 | Feed Through, Polarizing Key | 极性 | 带有 |
| 盖类型 | 否 | 产品子类型 | Receptacles / Sockets - Housings |
| 连接类型 | Ribbon Cable | 带调制解调器控制 | Yes |
环境参数
| 工作温度 | -65 – 105 °C [ -85 – 221 °F ] | ||
文档与媒体
相关型号

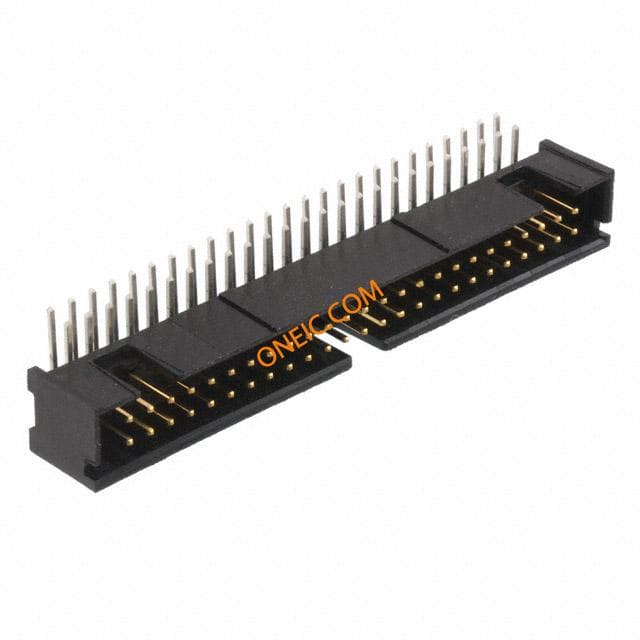

1-5103311-0
