点击放大查看

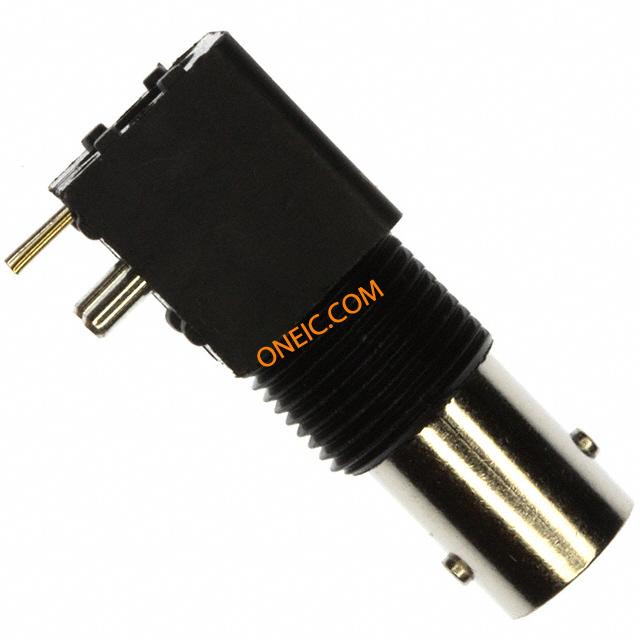

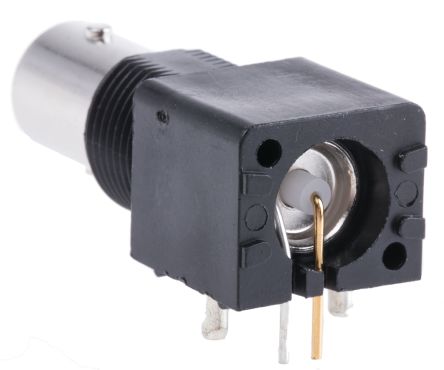

1-1634624-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 0Hz to 2GHz 75Ohm Solder RA Thru-Hole Gold Over Nickel Over Copper Individual BNC RF Connectors CONN BNC JACK R/A 75 OHM PCB BNC black lo profil insul skt,r/a,75ohm RF Connectors / Coaxial Connectors PCB Skt MP Black 75Ohm Conn BNC RCP 0Hz to 2GHz 75Ohm Solder RA Thru-Hole Gold Over Nickel Over Copper Individual Product Highlights:ConnectorConnector Type = ZDC/BNCJackTerminate To Printed Circuit BoardPCB Mount Angle = Right AngleSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 SOCKET, BNC, INS, PCB, 75R, BLACK BNCINSLPPCBSKT75OHMMPBLACK TE Connectivity 75Ω 直角 通孔 母 BNC 连接器 , 0 → 2GHz, 焊接 端接, 镀镍本体 BNC Ins LP PCB Skt 75Ohm Black |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PCB Receptacles | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
电气参数
| 频率 | 0 to 2 GHz | 阻抗 | 75 Ohm |
| 额定电压 | 500V | 最大频率 | 2GHz |
| 工作电压 | :500V | 接触电阻 | :1.5mohm |
| 击穿电压 | :1500V | 绝缘电阻 | :5000Mohm |
机械参数
| 尺寸 | Standard | 重量 | 0.01 |
| 包装方式 | Bulk | 电缆类型 | :- |
| 本体表面处理 | Nickel | 方向 | Right Angle |
| 端接方式 | Solder | 基体材料 | Zinc Die Cast |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 行程角度 | RightAngle | 连接器类型 | Jack, Female Socket |
| 接触镀层 | Gold Over Nickel Over Copper | 紧固类型 | Bayonet Lock |
| 外壳涂层 | Nickel | 安装样式 | PCBMount |
| 壳体镀层 | :Nickel | 连接器样式 | BNC |
| 触头材料 | Brass | 主要材料 | BNC |
| 端接样式 | Solder | 连接器颜色 | :Black |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | Polyethylene (PE) | 绝缘材料 - 材质 | :Zinc |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Right Angle | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | BNC | 连接器性别 | RCP |
| 系列 | :- | 产品特性 | Board Lock |
| 极性 | Normal | 连接类型 | PCB |
| 射频系列/标准 | 1634624 | ||
环境参数
| 插拔次数 | :50 | 工作温度 | -55°C ~ 85°C |
