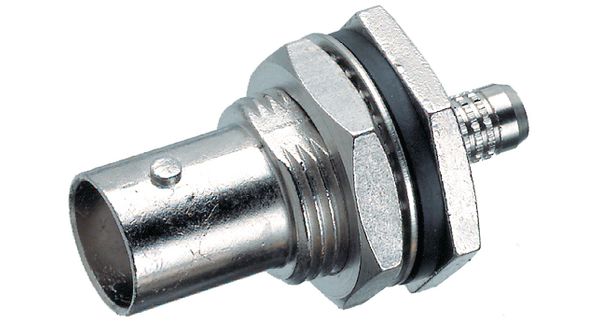

点击放大查看
1-1337435-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 0Hz to 2GHz 75Ohm Crimp ST Panel Mount Gold Individual BNC RF Connectors CONN BNC JACK STR 75 OHM SOLDER BNC,strt,jack,crimp,75ohm,cable,RG59B RF Connectors / Coaxial Connectors RM BHJ Hex 75 Ohm Conn BNC RCP 0Hz to 2GHz 75Ohm Crimp ST Panel Mount Gold Individual Product Highlights:ConnectorConnector Type = BNCJackTerminate To Coaxial CableCoaxial Cable Termination Type = CrimpSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 BNC appliance socket, straight 75 Ohm, 1-1337435-0, TE Connectivity TE Connectivity 直 75Ω 面板安装 BNC 连接器, 插口, 压接 端接, RG140/U, RG210/U, RG59 B/U, RG62 A/U电缆, 镀镍本体 BNC RM BHJ Hex 75Ohm Nickel Pltd RG59B/U |
| 分类 |
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | Not applicable / RoHS Compliant | 安全类别 | UG-1808/U |
电气参数
| 频率 | 0 to 2 GHz | 阻抗 | 75 Ohm |
| 额定电压 | 500V | 最大频率 | 2GHz |
| 连接器阻抗 | 压接 | 阻抗（最大）（Zzt） | 75Ω |
机械参数
| 包装方式 | Bulk | 电缆类型 | RG-59B |
| 本体表面处理 | Nickel | 电缆组 | RG-59B, 62A, 140, 210 |
| 方向 | 直 | 端接方式 | Crimp |
| 基体材料 | Brass | 安装类型 | Panel Mount |
| 外壳镀层 | 硅橡胶 | 行程角度 | Straight |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 法兰特征 | 黄铜 |
| 安装样式 | PanelMount | 壳体镀层 | 镍 |
| 连接器样式 | BNC | 触头材料 | Brass |
| 包装数量 | 50 | 主要材料 | BNC |
| 端接排数 | 压接 | 端接样式 | Solder |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | 带有 |
| 位数 | 1 | 第一连接器极性 | Female |
| 中心触点表面处理 | 金 | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 接触件表面处理 - 配合 | 镍 |
| 面板开孔尺寸（外形） | 12 x 12.9 mm D 形 | 安装面板厚度 | 2 – 5 mm [ .078 – .197 in ] |
| 第一连接器安装类型 | Panel | 后壳材料及镀层 | 低碳钢, 磷青铜 |
| 外管直径（最大） | 14.529 mm [ .572 in ] | ||
产品信息
| 类型 | BNC | 等级 | 专业 |
| 连接器性别 | RCP | 系列 | BNC |
| 可密封 | 否 | 连接类型 | Coaxial Cable |
| 连接方式 | Crimp 1.69 mm | 射频系列/标准 | 1337435 |
环境参数
| 工作温度 | -65°C ~ 165°C | ||
