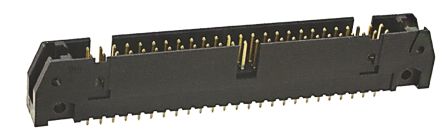

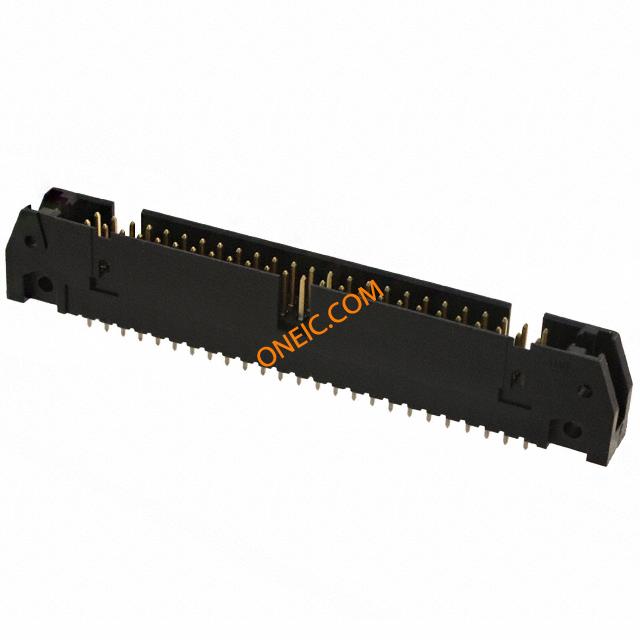

1-102154-0

制造商	TE Connectivity Ltd.
描述	Conn Ejector Header HDR 50 POS 2.54mm Solder ST Thru-Hole AMP-LATCH Universal Headers CONN HEADER VERT 50POS .100 GOLD Headers & Wire Housings 50P VERT PIN HEADER 360 1-102154-0 Conn Ejector Header HDR 50 POS 2.54mm Solder ST Thru-Hole Product Highlights:Connector Type = Universal Ejection Pin HeadersStandard ProfileNumber of Positions = 502.54 x 2.54 mm Centerline, MatrixPCB Mount Angle = VerticalSearch Keywords:ribbon cable connector system, input/output, LATCH Universal Header, TE Connectivity AMP-LATCH 系列 2.54mm节距 50路 (2排) 直 PCB 针座, 焊接端接, 1A , 通孔 050 UNIV HDR SP 4S 30DP STD
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMP-LATCH	产品类别	Headers & Wire Housings
标准包装数量	Trays	工厂包装数量	30

RoHS	Contains lead / RoHS non-compliant	无铅定义	Wave solder capable to 260Â°C / Wave solder capable to 240Â°C / Wave solder capabl
RoHS/ELV合规状态	ELV compliant / 5 of 6 Compliant	材料阻燃等级	UL 94V-0

颜色	Black	间距	2.54 mm
高度	13.94 mm [ .55 in ]	底座类型	不带
锁定类型	不带	包装方式	Bulk
遮蔽类型	Yes	壳体颜色	黑色
引脚样式	正方形	方向	直
排间距	0.100" (2.54mm)	端接方式	Solder
触头类型	Male Pin	第二连接器	Without
触点形状	Square	外壳颜色	Black
安装类型	Vertical	连接器类型	Universal Ejection Pin Headers
接触镀层	Gold Over Nickel	法兰特征	是
安装样式	标准	排数	2
封装形式	4-Sided	外壳材料（壳体）	4 面
驱动力	不带	外形（宽 x 高）	Standard
壳体材料	Thermoplastic - GF	安装特性	螺钉安装
包装数量	30	面板安装类型	通孔 - 焊接
尺寸/外形	0.64 [.025]	端接排数	焊接
端接样式	Through Hole	第一连接器类型	通用弹射板端连接器
第一触头极性	Pin (Male)	外径	.64 mm [ .025 in ]
配接方向	Center / Dual Polarizing Bar / Military	触点数	50
位数	50	触头长度-柱	信号（数据）
配接堆叠高度	With	安装孔直径	带有
接触件表面处理 - 配合	钯镍打底镀薄金	接触长度 - 配合	0.240" (6.10mm)
端子柱长度	2.79	接触镀层厚度	30µin (0.76µm)
恢复壁厚	1.57	触点材料 - 配合	Gold (30) / Gold Flash over Palladium Nickel
外壳尺寸，连接器布局	3.81 mm [ .15 in ]

测试温度	标准	温度额定值	Standard
工作温度	-65 – 105	封装热阻	1.57 mm [ .062 in ]
