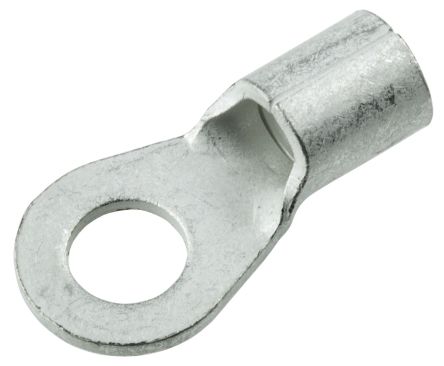

点击放大查看

130550

制造商	TE Connectivity Ltd.
描述	Ring Tongue Terminal 8AWG 23.8mm 11.9mm Tin Loose Piece Terminals RING TONGUE B SOLIS Ring and Spade Tongue Terminals CONN RING TONG 8AWG M6 SOLIS Ring terminal, SOLISTRAND, M6, 8 AWG Ringterminal,SOLISTRAND,M6,8AWG TE Connectivity SOLISTRAND 系列非绝缘镀锡触芯环形压接端子 , M6 螺栓, 0.25in内环直径, 23.8mm总长 SOLIS 8 R M6
分类	连接器解决方案压接与焊接端子/接头片形压接端子

对参数有疑问？问 AI 助手

商业参数

产品	Ring Terminals	产品类别	Terminals
标准包装数量	Bulk	工厂包装数量	500

合规参数

RoHS	RoHS Compliant	无铅定义	Not relevant for lead free process
RoHS/ELV合规状态	RoHS compliant, ELV compliant	认证机构标志	No

电气参数

最大额定电流

否

机械参数

形状	RING-080	表面处理	Tin
直径	4.36 mm [ .172 in ]	材料（通用）	Copper
包装方式	Bulk	厚度	0.048" (1.22mm)
电缆类型	Regular Wire	重型	No
绝缘类型	Not Insulated	螺钉尺寸	6.35mm
导线线规	8 AWG	端接方式	Crimp
触点形状	Ring Tongue	安装类型	Free Hanging (In-Line)
螺柱/焊片尺寸	6 mm	端子类型	Circular
电缆直径	10.5mm²	接触镀层	Tin
连接器样式	Straight	厚度（最大）	1.20 [0.047]
触头材料	Copper	总长度	0.938" (23.83mm)
包装数量	Loose Piece	主要材料	Ring
绝缘高度	Non-Insulation Support	端接样式	环形端子
材料厚度	1.2 mm [ .047 in ]	绝缘材料 - 类型	No
外缘宽度	0.468" (11.89mm)	螺纹/螺钉/孔尺寸	M6
供应商器件封装	SOLISTRAND	接触镀层厚度	2.54 µm [ 100 µin ]
线规或范围 - AWG	8AWG	线规或范围 - mm²	8.00Â² [8]
外管直径（最大）	0.469in

产品信息

类型	Ring Tongue Terminal	系列	SOLISTRAND
产品特性	Brazed Seam, Serrated Termination	可密封	否
检查插槽	否	制造商全称	AMP
其他规格	0.25in	制造商尺寸代码	RING-080

文档与媒体

PDF 文档

Datasheets

在线文档

Environmental Information

在线文档
