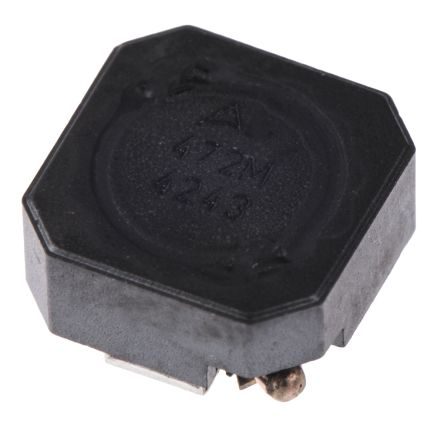

B82462G4472M
| 制造商 | TDK Electronics AG |
| 描述 | Ind Power Shielded 4.7uH 20% 100KHz Ferrite 2A 2424 Blister T/R Fixed Inductors 4.7uH 2A 20% 6.3x6.3mm SMD Inductor Power Shielded Wirewound 4.7uH 20% 100KHz Ferrite 2A 40mOhm DCR 2424 Blister T/R INDUCTOR POWER 4.7UH 2.0A SMD Power inductor SMD shielded 4.7uH 2A INDUCTOR, 4.7UH, 20%, 2A, 55MHZ POWER INDUCTOR, 4.7UH, 2A 20% 55MHZ 6X6POWERINDUCTOR4.7UH Inductor: wire; 4.7uH; 2A; 0.04Ω; SMD; 6.3x6.3x3mm; ±20% EPCOS B82462-G4 系列 000 屏蔽 铁氧体芯材 绕线贴片电感器, 4.7 μH ±20%, 2A Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Power Inductors | 其他名称 | 495-1997-1 |
| 零件号别名 | B82462G4472M000 | 产品类别 | Fixed Inductors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
| 保护特性 | Shielded | ||
电气参数
| 核心类型 | :Shielded | 容差 | 20 % |
| 电感量 | 4.7 uH | 电阻 | 0.04Ω |
| 量程（°/s） | :EPCOS - B82462G4 Series | 测试频率 | 100kHz |
| 频率范围 | :100 kHz | 电感量范围 | :± 20% |
| 额定直流电流 | :2A | 直流电阻（DCR） | 40 mOhm Max |
| 最大额定电流 | 2 A | 直流电阻（DCR）（最大） | :0.04ohm |
| 自谐振频率 | 100MHz | 饱和电流（Isat） | :1.8A |
| 串联饱和电流 | 1.8A | 电感测试频率 | :0.1MHz |
| 初始电阻（最小） | 40 mOhm | 通态电流（It (RMS)）（最大） | :2A |
机械参数
| 深度 | 6.3mm | 宽度 | 6.3 mm |
| 高度 | 3 mm | 长度 | 6.3mm |
| 重量 | 0.023 | 包装方式 | Reel |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 本体尺寸 | 6.3 x 6.3 x 3mm | 端接方式 | :SMD |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 卷盘容量 | :2500 | 引脚数 | :2 |
| 封装形式 | 2424 | 磁芯材质 | Ferrite |
| 总长度 | 6.3 | 包装数量 | 5 |
| 尺寸/外形 | 6.3 mm W x 6.3 mm L x 3 mm H | 胶带最大宽度 | :12mm |
| 端接样式 | SMD/SMT | 总体尺寸 | :6.3mm x 6.3mm x 3mm |
| 安装高度（最大） | 0.118" (3.00mm) | ||
产品信息
| SPG | 5 | 类型 | Power |
| 系列 | B82462G4 | 技术 | Wirewound |
| 单元数量 | 1 | ||
环境参数
| 工作温度 | - 55 C to + 150 C | ||
