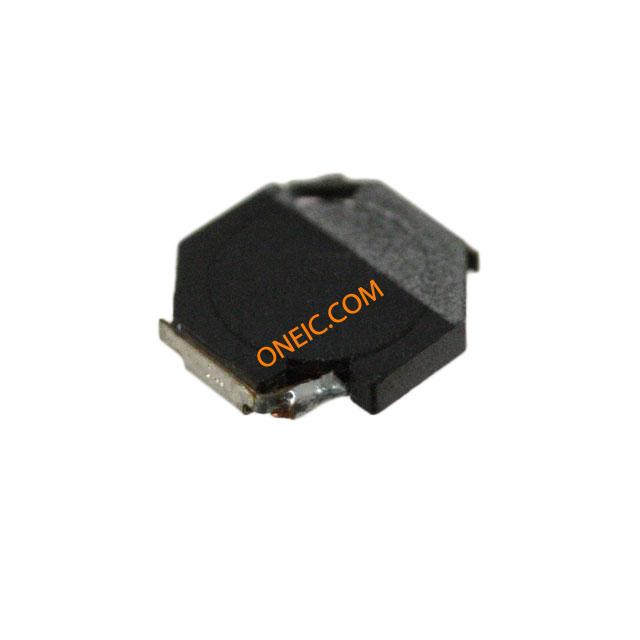

VLF4012AT-4R7M1R1
| 制造商 | TDK Corporation |
| 描述 | Ind Power Shielded Wirewound 4.7uH 20% 100KHz 1.1A T/R Fixed Inductors 4.7uH 1.1A 4x4x1.2mm VLF4012AT 4,7uH 1100mA 20% WWT INDUCTOR POWER 4.7UH 1.1A SMD INDUCTOR, 4.7UH, 1.1A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1000 | 产品 | Inductors |
| 单位包装 | 1000 | 其他名称 | 445-3235-1 |
| 产品类别 | Fixed Inductors | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045020 | 汽车级 | NO |
| 无铅定义 | RoHS-conform | ||
电气参数
| 核心类型 | :Shielded | 容差 | 20 % |
| 电感量 | 4.7 uH | 量程（°/s） | :TDK - VLF Series |
| 测试频率 | 100 kHz | 输出电流 | 1100mA |
| 电感量范围 | :± 20% | 直流电阻（DCR） | 0.14Ohm |
| 最大额定电流 | 1.1(Typ) A | 直流电阻（DCR）（最大） | :0.16ohm |
| 饱和电流（Isat） | :1.1A | 串联饱和电流 | 1.1A |
| 初始电阻（最小） | 160 mOhm | 通态电流（It (RMS)）（最大） | :1.1A |
机械参数
| 深度 | 3.8 mm | 宽度 | 3.7 mm |
| 高度 | 1.2 mm | 长度 | 3.7mm |
| 重量 | 0.000051 | 包装方式 | Reel |
| 屏蔽 | Shielded | 安装类型 | SMD |
| 引脚数 | :2 | 封装形式 | 4 X 3.8 X 1.2 |

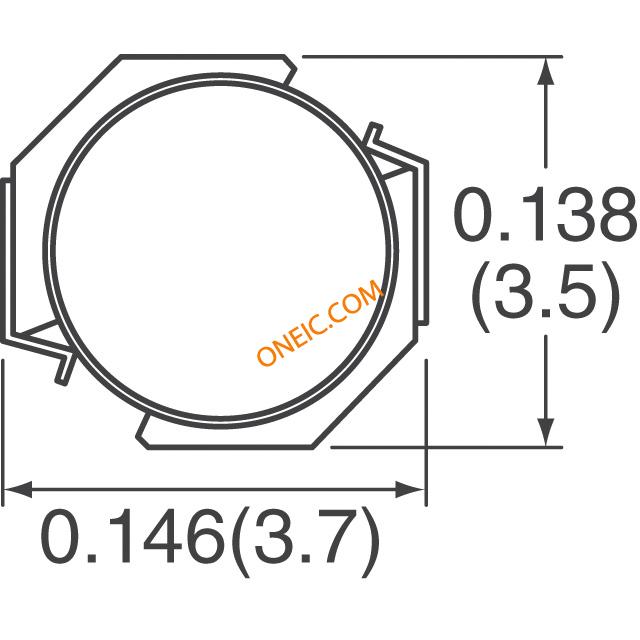

| 尺寸/外形 | 3.7 mm W x 3.5 mm L x 1.2 mm H | 端接样式 | SMD/SMT |

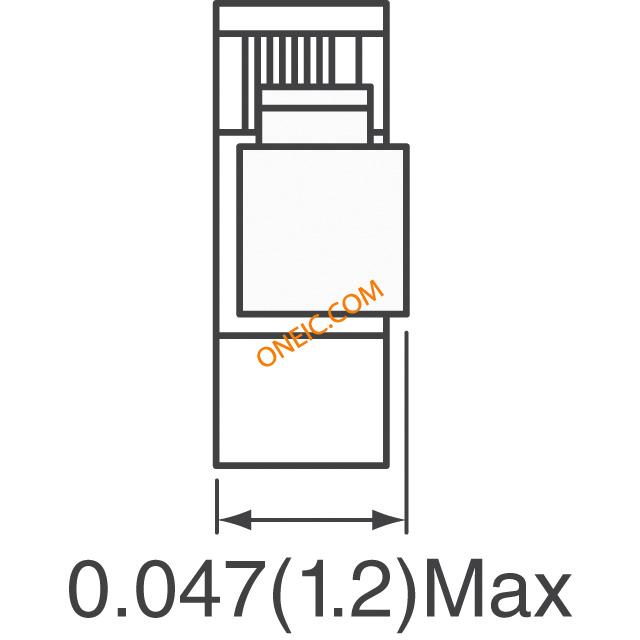

| 总体尺寸 | :3.7mm x 3.5mm x 1.2mm | 安装高度（最大） | 0.047" (1.20mm) |
产品信息
| 类型 | Power | 设计类型 | SHIELDED |
| 系列 | VLF | 匹配码 | INDC4,7U20% |
| 技术 | WIREWOUND | 标准交期 | 13 weeks |
环境参数
| 机械寿命 | NRND: Not recommended for new designs. | 测试温度 | -40°C |
| 工作温度 | - 40 C to + 105 C | ||
