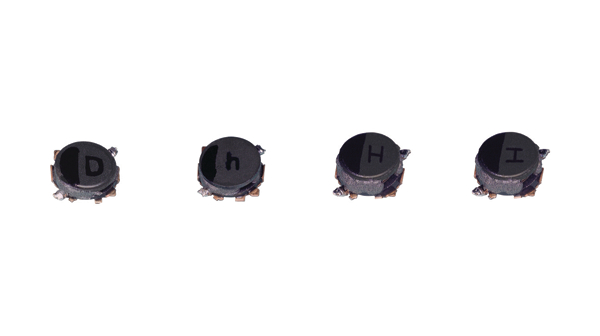

ELLVEG4R7N
| 制造商 | Panasonic Corporation |
| 描述 | Ind Choke Coil Shielded 4.7uH 30% 100KHz 770mA 1212 Embossed Carrier T/R Shielded Power Choke SMD 4.7uH 750mA Inductor, SMD 4.7 uH 770 mA ±30%, ELLVEG4R7N, Panasonic Automotive & Industrial Systems Panasonic ELL-G 系列 屏蔽 绕线贴片电感器, 4.7 μH ±30%, 770mA Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Tape & Reel | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 容差 | 30 % | 电感量 | 4.7 uH |
| 电感量范围 | 4.7 μH | 串联电阻 | 240 mOhm |
| 最大额定电流 | 770 mA | 25°C时电阻（典型） | 240mΩ |
| 初始电阻（最小） | 240(Typ) mOhm | 集电极截止电流（最大） | 0.75 |
机械参数
| 尺寸 | 3 x 3 x 1 mm | 深度 | 3mm |
| 高度 | 1 mm | 长度 | 3mm |
| 屏蔽 | 是 | 屏蔽类型 | Yes |
| 封装形式 | 1212 | 冷却的封装 | SMD |
| 本体材料 | Ferrite | 尺寸/外形 | 3 x 3 x 1mm |
产品信息
| 类型 | Choke Coil | 系列 | ELL-G |
| 功能 | Y | ||
环境参数
| 工作温度 | -40...+105 °C | ||
