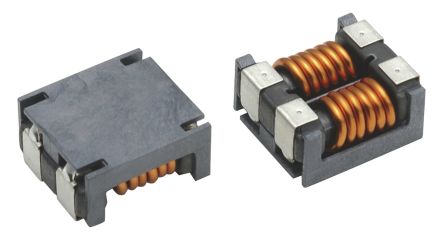

ACM12V-701-2PL-TL00

制造商	TDK Corporation
描述	COMMON MODE FILTER FOR POWER LINE Common Mode Chokes Dual 700Ohm 100MHz 8A 6mOhm DCR SMD T/R CHOKE COMMON MODE 700 OHM 8A SMD EMI Filter Beads, Chips & Arrays 12V 700 Ohm For Power Line FILTER, COMMON MODE, POWER LINE, SMD TDK ACM-V 系列屏蔽铁氧体芯材 SMD 共模线路滤波器, 8A Idc
分类	电容器铝电解电容器标准铝电解电容器

对参数有疑问？问 AI 助手

商业参数

产品	Common Mode Filters	交货时间	98 Days
其他名称	445-4083-1	子类别	Common Mode Chokes
标准包装规格	500	产品类别	EMI Filter Beads, Chips & Arrays
标准包装数量	500	工厂包装数量	500

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85415000

电气参数

电流	8A	阻抗	700 Ohm
滤波器类型	Power Line	量程（°/s）	:TDK - ACM Series
测试频率	100 MHz	额定电压	80VDC
直流电阻（DCR）	6 mOhm Max	最大额定电流	8 A
绝缘电阻	:10Mohm	直流电阻（DCR）（最大）	:0.006ohm
初始电阻（最小）	6 mOhms

机械参数

深度	11.3	宽度	11 mm
高度	6	重量	0.000001

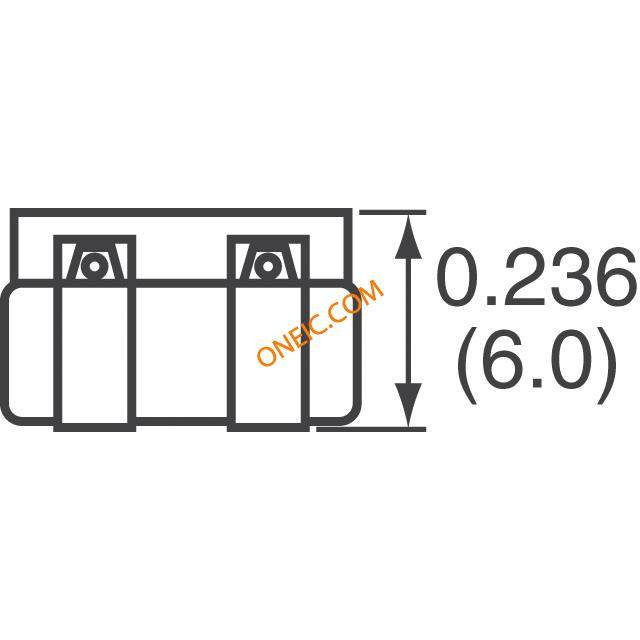

包装方式	Tape and Reel	高度（最大）	0.236" (6.00mm)
安装类型	Surface Mount	连接器类型	:SMD
引脚数	:4	封装形式	Horizontal, 4 J-Lead
总长度	12.3	尺寸/外形	0.472" L x 0.433" W (12.00mm x 11.00mm)
端接样式	SMD/SMT	外壳尺寸-插件	:1211
总体尺寸	:12mm x 11mm x 6mm

产品信息

类型	Power Line	配置	Dual
线路数量	2

环境参数

工作温度

-40°C ~ 125°C

文档与媒体

图片资源

ACM Series Schematic

图片资源

ACM12V-xxx-2PL_Footprint

PDF 文档

e9713_acm_v.pdf

PDF 文档

ACM-V Series

PDF 文档

e9713_acm_v-13660.pdf
