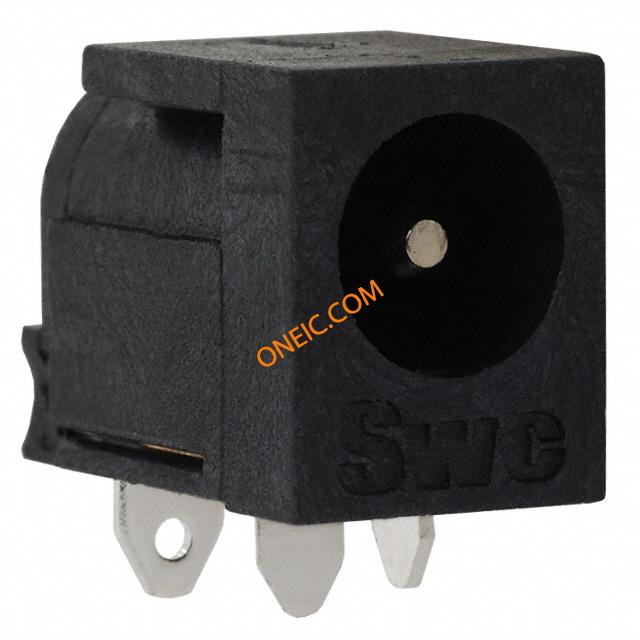

RAPC722X
| 制造商 | Switchcraft, Inc. |
| 描述 | Conn Power PL 2 POS Solder RA Thru-Hole 3 Terminal 1 Port Bulk CONN POWERJACK MINI R/A T/H DC Power Connectors RT ANGL PWK JK PIN D JACK, SOCKET, DC, 250V, 5A Conn;AV;Power;Jack;Mini;2.0mmPinDia;RtAngle;Thru-hole;forS760,S765Plug Applied-voltage source socket 2.1 mm 6.3 mm, RAPC722X, Switchcraft |
| 分类 |
商业参数
| 产品 | Jacks | 产品类别 | DC Power Connectors |
| 标准包装数量 | 2,500 | 工厂包装数量 | 2500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85366910 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 额定电压 | :250V | 最大额定电流 | 5A |
| 绝缘电阻 | 30 MOhms | ||
机械参数
| 尺寸 | Mini | 颜色 | Black |
| 深度 | 14.5 mm | 高度 | 11 mm |
| 重量 | 0.001 | 包装方式 | Bulk |
| 屏蔽 | Unshielded | 交流输出口 | :1 |
| 绝缘类型 | Insulated | 端接方式 | Solder |
| 引脚直径 | 0.08" | 外壳颜色 | Black |
| 安装类型 | Through Hole | 行程角度 | RightAngle |
| 连接器类型 | Jack | 接触镀层 | Nickel |
| 安装样式 | Through Hole | 本体材料 | Thermoplastic |
| 触头材料 | Brass | 壳体材料 | Thermoplastic |
| 总长度 | 9 mm | 主要材料 | Power |
| 端接样式 | Solder | 触点数 | 2 |
| 接触件端接 | :Solder | 接触镀层厚度 | 2.1 mm |
| 插头/配合插头直径（类型） | 2.1mm ID, 5.5mm OD | 触点材料 - 镀层 | Nickel |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | Power | 连接器性别 | PL |
| 系列 | RAPC | 端口数 | 1 |
| 内部开关 | Single Switch, Normally Closed | 位置/触点数量 | 2 Conductors, 2 Contacts |
