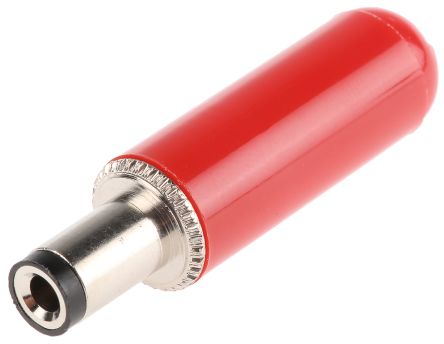

765
| 制造商 | Switchcraft, Inc. |
| 描述 | Conn Power F 2 POS ST Cable Mount 2 Terminal 1 Port CONN PLUG MINI PWR 2COND BLK/RED DC Power Connectors DC PWR PLG 0.100 1.42L, RED HANDLE CONNECTOR, DC POWER, PLUG, 5A Conn;AV;Power;Plug;Mini;2.5mm,IDPinSize;Straight;Insulated;Red Switchcraft 直向 直流适配器 , 5A, 电缆安装, 镀锡触芯 |
| 分类 |
商业参数
| 产品 | Plugs | 交货时间 | 44 Days |
| 子类别 | Connector Power | 产品类别 | DC Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | ||
电气参数
| 最大额定电流 | 5A | ||
机械参数
| 尺寸 | Mini | 颜色 | Black |
| 重量 | 0.004 | 直径 | 9.5 |
| 屏蔽 | Unshielded | 绝缘类型 | Insulated |
| 端接方式 | Solder Eyelet(s) | 引脚直径 | 0.218" |
| 外壳颜色 | Red | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Plug |
| 接触镀层 | Tin | 安装样式 | Cable |
| 触头材料 | Copper Alloy | 壳体材料 | Plastic |
| 总长度 | 36.06 | 主要材料 | Power |
| 触点数 | 2 | 接触件端接 | :Solder |
| 接触镀层厚度 | 2.54 mm | 插头/配合插头直径（类型） | 2.5mm ID, 5.5mm OD |
| 触点材料 - 镀层 | Nickel | 第一连接器安装类型 | :Cable |
产品信息
| 类型 | Power | 连接器性别 | F |
| 系列 | Standard DC Power Plugs | 端口数 | 1 |
| 内部开关 | Does Not Contain Switch | 有铅工艺兼容 | :Yes |
| 位置/触点数量 | 2 Conductors, 2 Contacts | 适用产品/相关产品 | :712A, RAPC712, RASH712, RASM712, PC712A, RA712A |
文档与媒体
相关型号
RASH712X
Switchcraft
Conn Power PL 2 POS Solder RA Thru-Hole/SMD 3 Terminal 1 Port Bulk CONN POWERJACK MINI RA HYBRID DC Power Connectors RA PWR JK HY.100 DIA RAPWRJKHY.100DIA
RAPC712X
Switchcraft
Conn Power PL 2 POS Solder RA Thru-Hole 3 Terminal 1 Port Bulk CONN POWERJACK MINI R/A PCMT DC Power Connectors R/A POWER JACK JACK, SOCKET, DC, 250V, 5A Conn;AV;Power;Jack;Mini;2.5mmPinDia;RtAngle;Thru-hole;for760,765Plug Applied-voltage source socket 2.5 mm 6.3 mm, RAPC712X, Switchcraft
PC712A
Switchcraft
Conn Power PIN 3 POS Solder ST Thru-Hole 3 Terminal 1 Port CONN POWERJACK MINI W/HDWR Connector; Miniature Power Jack; 0.475 in.; 0.1; 5/16-32 NEF-2A; PC DC Power Connectors 2.5MM PC-MT CONNECTOR, DC POWER, SOCKET, 5A Conn;AV;Power;Jack;Mini;2.5mmPinDia;Straight;PCTerm;for760,760K,761K Switchcraft PC7 系列 直向 直流电源插头 , 5A, 12 V 直流, 通孔, 镀银触芯

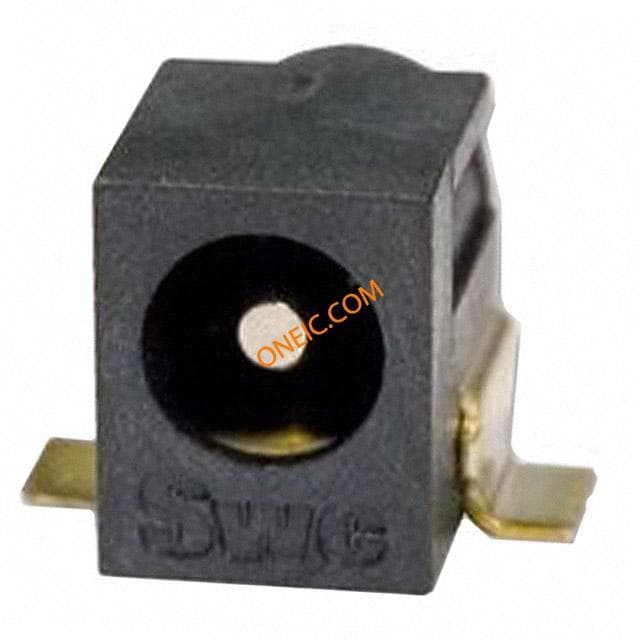

RASM712X
