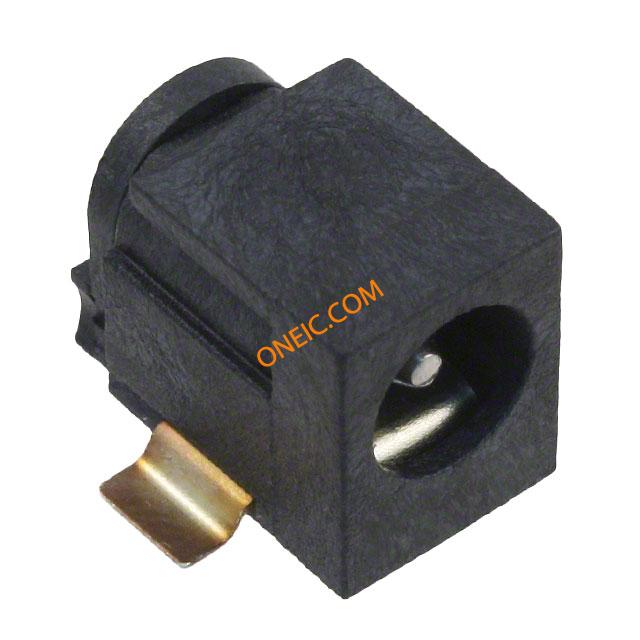

RASM722X
| 制造商 | Switchcraft, Inc. |
| 描述 | CONN JACK R/A .080" PIN SMD Connector; Miniature Power Jack; 0.57 in.; 0.08; Surface Mount DC Power Connectors 2.1MM R/A SMT JK Conn Power PL 2 POS Solder RA SMD 3 Terminal 1 Port Bulk JACK SOCKET, DC Connector;MiniaturePowerJack;0.57in.;0.08;SurfaceMount |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Jacks | 产品类别 | DC Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 2500 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366910 | ||
电气参数
| 额定电压 | 250 VAC | 最大额定电流 | 5A |
机械参数
| 尺寸 | Mini | 颜色 | Black |
| 深度 | 16.9 mm | 高度 | 11 mm |
| 重量 | 0.001 | 包装方式 | Bulk |
| 屏蔽 | Unshielded | 交流输出口 | :1 |
| 绝缘类型 | Insulated | 端接方式 | Solder |
| 引脚直径 | 0.08" | 外壳颜色 | Black |
| 安装类型 | Surface Mount, Right Angle | 行程角度 | RightAngle |
| 连接器类型 | Jack | 接触镀层 | Nickel |
| 安装样式 | PCB | 本体材料 | Thermoplastic |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 总长度 | 15.2 mm | 主要材料 | Power |
| 触点数 | 2 POS | 接触件端接 | :Solder |
| 接触镀层厚度 | 2.1 mm | 插头/配合插头直径（类型） | 2.1mm ID, 5.5mm OD |
| 触点材料 - 镀层 | Tin | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | Power | 连接器性别 | Male |
| 系列 | Right Angle PC mount DC Series Power Jacks | 端口数 | 1 Port |
| 内部开关 | Single Switch, Normally Closed | 位置/触点数量 | 2 Conductors, 2 Contacts |
