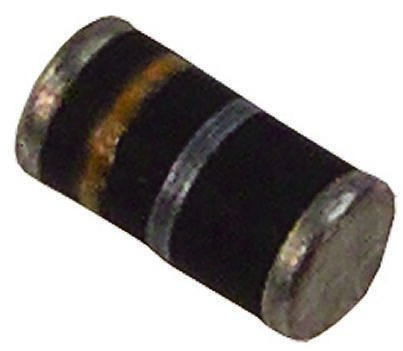

TMBAT49FILM
| 制造商 | STMicroelectronics N.V. |
| 描述 | Diode Small Signal Schottky 80V 0.5A 2-Pin MELF T/R SCHOTTKY-DIODE 80V 0,5A MELF DIODE SCHOTTKY 80V 0.5A MELF TMBAT49FILM, Schottky Diode, 0.5A 80V, 2-Pin, MELF Schottky Diodes & Rectifiers 500mA 80 Volt DIODE, SCHOTTKY STMicroelectronics 肖特基 二极管, 500mA 80V, 2针 MELF封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 3000 | 产品 | Schottky Diodes |
| 单位包装 | 1500 | 其他名称 | 497-3788-2 |
| 产品类别 | Schottky Diodes & Rectifiers | 标准包装数量 | Tape & Reel, Cut Tape |
| 工厂包装数量 | 1500 | 标准封装名称 | MELF |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 无铅定义 | RoHS-conform | ||
电气参数
| 转速 | Fast Recovery = 200mA (Io) | 反向重复峰值电压 | 80V |
| 单位（F） | 0.42V | 测试电流 | 200 uA |
| 浪涌电流 | :10A | 供电电压 | 1@1A V |
| 电容 @ Vr, F | 120pF @ 0V, 1MHz | 二极管配置 | :MELF |
| 最大额定电流 | :200µA | 最小输入电压 | 420mV @ 100mA |
| 输出电流（典型） | 0.5A | 电压负载调整率 | 80 V |
| 峰值脉冲电流（8/20µs） | 10 A | 反向漏电流 @ Vr | 200 uA |
| 直流反向电压（Vr）（最大） | 80V | 平均整流电流 Io | 0.5 A |
| 峰值脉冲电流（10/1000µs） | 0.01kA | 反向关断电压（典型） | 80 V |
| LED触发电流（最大） | :500mA | 连续漏极电流（Id）@ 25°C | 0.5A |
机械参数
| 宽度 | 2.65mm | 高度 | 2.65mm |
| 长度 | 5.2mm | 重量 | 0.000019 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :2 |
| 封装形式 | 2MELF | 冷却的封装 | MELF |
| 总长度 | 5.2 | 包装数量 | MELF |
| 尺寸/外形 | 2.65 x 5.2 x 2.65mm | 外径 | 2.65(Max) |
| 位数 | 2 | 供应商器件封装 | MELF |
产品信息
| 类型 | Small Signal Schottky Diode | 匹配码 | TMBAT49FILM |
| 二极管类型 | Schottky | 配置 | Single |
| 标准交期 | 18 weeks | 印刷电路板数量 | 2 |
环境参数
| 热阻 | 110°C/W Jl | 工作温度 | -65 to 125 °C |
| 结工作温度 | 125°C | ||
