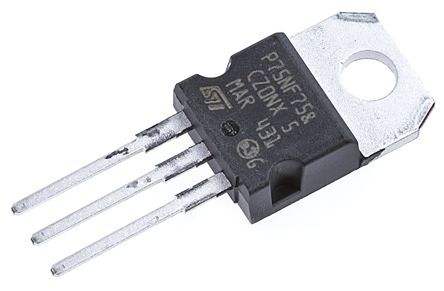

点击放大查看

STP75NF75

制造商	STMicroelectronics N.V.
描述	Trans MOSFET N-CH 75V 80A 3-Pin(3+Tab) TO-220 Tube N-CH 75V 80A 11mOhm TO220-3 MOSFET N-CH 75V 80A TO-220 STP75NF75, N-channel MOSFET Transistor 80A 75V, 3-Pin TO-220 MOSFET N-Ch 75 Volt 80 Amp MOSFET, N, TO-220 STP75NF75 MOSFET N, 75 V 80 A 300 W TO-220, STP75NF75, ST STMicroelectronics STripFET II 系列 Si N沟道 MOSFET , 80 A, Vds=75 V, 3针 TO-220封装
分类	集成电路逻辑IC标准逻辑IC

对参数有疑问？问 AI 助手

商业参数

最小起订量	50	单位包装	50
其他名称	497-2788-5	产品类别	MOSFET
标准包装数量	Rail / Tube	工厂包装数量	1000
标准封装名称	TO-220

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85412900
汽车级	NO	抗辐射加固	No
无铅定义	RoHS-conform

电气参数

FET类型	MOSFET N-Channel, Metal Oxide	下降时间	30 ns
压摆率	:12V/µs	最大栅源电压 Vgs	±20 V
逻辑类型	NO	FET特性	Standard
最大功率	300W	噪声系数	Not Required dB
额定功率	300 W	额定输出功率	Not Required dB
下降时间（典型）	30 ns	最大频率	Not Required MHz
上升时间（典型）	100 ns	晶体管类型	N-Channel
首抽头延迟	66 ns	元件数量	1
Vgs(th)（最大）@ Id	4V @ 250µA	击穿电压	75 V
阈值电压	:3V	最大额定电流	:80A
导通电阻 RDS(On)	:11mohm	触点电压（最大）	:75V
导通电阻 Rds(on) (最大) @ Id, Vgs	11@10V mOhm	最大功耗	300 W
传播延迟（最大）	100 ns	集电极-发射极饱和电压（最大）@ Vge, Ic	75 V
漏电流（最大）	80 A	每端口功率（瓦）	300W
导通电阻（最大）	0.011 Ω	供电电压 (Vcc/Vdd)	75V
电流传输比（最小）	20 S	栅极电荷（Qg）（最大）@ Vgs	160nC
峰值脉冲电流（8/20µs）	:320A	开关时间（Ton, Toff）（最大）	25 ns
Vce饱和电压（最大）@ Ib, Ic	Not Required %	漏源电压（Vdss）	75V
截止电压（VGS off）@ Id	:10V	峰值脉冲电流（10/1000µs）	80 A
栅极触发电压 Vgt (最大)	+/- 20 V	漏极电流（Idss）@ Vds（Vgs=0）	80A
输入电容（Ciss）（最大）@ Vds	3700pF @ 25V	连续漏极电流（Id）@ 25°C	80A (Tc)

机械参数

宽度	4.6mm	高度	9.15mm
长度	10.4mm	重量	0.050717 oz
包装方式	Tube	插片宽度	Tab
引脚样式	Through Hole	端接方式	:Through Hole
安装类型	Through Hole	安装样式	Through Hole
引脚数	:3	封装形式	3TO-220
冷却的封装	TO-220	材料表面处理	:-
总长度	10.4(Max)	包装数量	TO-220
尺寸/外形	10.4 x 4.6 x 9.15mm	位数	3
外壳尺寸-插件	9.15(Max)	供应商器件封装	TO-220AB

产品信息

类型	Power MOSFET	极性	N
匹配码	STP75NF75	技术	STripFET
通道类型	Enhancement	卡标准	Power MOSFET
配置	Single	标准交期	10 weeks
印刷电路板数量	3

环境参数

工作温度	-55 to 175 °C	热阻 @ GPM	0.5K/W
结工作温度	:175°C

文档与媒体

PDF 文档

TO-220 Capacity Expansion 18/Jun/2013

PDF 文档

CD00002771.pdf

PDF 文档

ST(B,P)75NF75(FP)

PDF 文档

1724009.pdf
