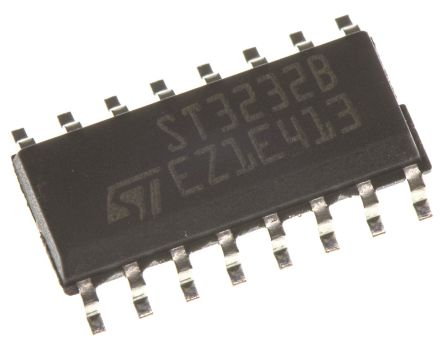

ST3232BDR

制造商	STMicroelectronics N.V.
描述	Dual Transmitter/Receiver RS-232 16-Pin SO T/R RS232 2T/2R 5V SO16 SMD IC DRVR/RCVR RS232 LP 16-SOIC ST3232BDR, Line Transceiver, EIA/TIA-232, RS-232, V.24, V.28 2-TX 2-RX 2-TRX, 3.3, 5V, 16-Pin SO Buffers & Line Drivers Lo Power 2Drvr/2Rcvr TRANSMITTER, RS232, 5.5V, 300KBPS, 16SO IC, RS232, LO-PWR, 16-SO, REEL STMicroelectronics 400kbps 线路收发器, RS-232接口, 2-TX 2-RX, 3.3 V、5 V, 16针 SOIC封装
分类	集成电路接口IC接口IC（扩展）

对参数有疑问？问 AI 助手

商业参数

最小起订量	2500	单位包装	2500
其他名称	497-6533-1	产品类别	Buffers & Line Drivers
标准包装数量	Cut Tape	工厂包装数量	2500
标准封装名称	SOIC

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
汽车级	NO	ESD保护	No
无铅定义	RoHS-conform

电气参数

数据速率	400 Kbps	接口	EIA/TIA-232\|RS-232\|V.24\|V.28
输入信号	Single-Ended	信号类型	Single-Ended
数据速率（最大）	Point-to-Point	输出电流	0.3 mA
供电电流	2	驱动电路	:RS-232
供电电压	3.3\|5 V	供电类型	Single
接收器迟滞	300mV	最小输入电压	3V
每线接收器数量	1

机械参数

宽度	4mm	高度	1.65mm
长度	10mm	重量	0.000075
占位面积	60mm²	包装方式	Tape and Reel
封装体颜色	:SOIC	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:16
封装形式	16SO	冷却的封装	SO
材料表面处理	:-	顶部端接	85°C
总长度	10(Max)	包装数量	SO
尺寸/外形	10 x 4 x 1.65mm	位数	16
外壳尺寸-插件	1.65(Max)	最小工作高度	-40°C
供应商器件封装	16-SO

产品信息

类型	RS232	双工模式	Full
功能	Line Transmitter/Receiver	协议	RS232
基本单元	:3232	匹配码	ST3232BDR
通信接口	RS-232	驱动器数量	:2
标准交期	16 weeks	接收器数量	2
印刷电路板数量	16	发射器数量	2
驱动器/接收器数量	2/2	发射器/接收器数量	1

环境参数

工作温度

-40°C ~ 85°C
