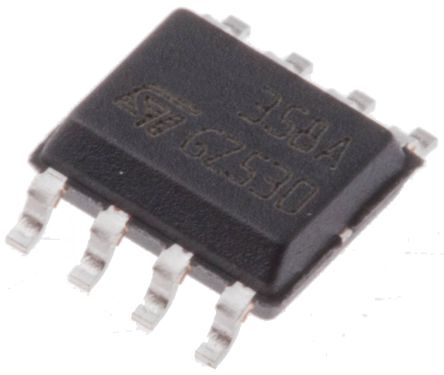

LM358AD
| 制造商 | STMicroelectronics N.V. |
| 描述 | OP Amp Dual GP ±15V/30V 8-Pin SO N Tube IC OPAMP GP 1.1MHZ 8SO LM358AD, Dual Operational Amplifier 1.1MHz 5 to 28V, 8-Pin SO OP Amp Dual GP ?15V/30V 8-Pin SO N Tube OP AMP, DUAL, 1.1MHZ, 0.6V/µS, 8SOIC STMicroelectronics 双 运算放大器, 1.1MHz, 5 → 28 V, 8针 SOIC Operational Amplifiers - Op Amps Dual Low Power |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 100 dB | 压摆率 | 0.6@15V V/us |
| 输出类型 | No | 输入功率 | Single/Dual |
| 晶体管类型 | :Low Power | 共模抑制比、电源抑制比（典型） | 70 dB |
| 输出电流 | 700µA | 供电电流 | 1.2@5V@0C to 70C mA |
| 供电电压 | 3 V | 供电类型 | Single|Dual |
| 通道数量 | 2 | 元件数量 | 2 |
| 输入偏置电流 | 20nA | ADC/DAC 数量 | :2 |
| 最小输入电压 | 1mV | 增益带宽积 | 1.1 MHz |
| 轨到轨工作 | No | 输入偏置电流（最大） | 0.05@5V uA |
| 输出电流/通道 | 60mA | 输入失调电流（最大） | 0.01@5V |
| 输入噪声电压密度 | 55@30V nV/rtHz | 电源电压范围（典型） | �3/�5/�9/�12 V |
| 输入失调电压（最大） | 3@5V mV | 电压输出差（典型值）@ 距离 | 100 dB |
机械参数
| 宽度 | 4(Max) | 重量 | 0.01 |
| 带宽 | :1.1MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 引脚数 | :8 | 封装形式 | 8SO N |
| 冷却的封装 | SO N | 总长度 | 5(Max) |
| 包装数量 | SO N | 位数 | 8 |
| 外壳尺寸-插件 | 1.65(Max) | 供应商器件封装 | 8-SO |
产品信息
| 类型 | General Purpose Amplifier | 关断 | No |
| 基本单元 | :358 | 技术 | Bipolar |
| 制造商全称 | Low Power Amplifier | 放大器类型 | General Purpose |
| 电路数 | 2 | 印刷电路板数量 | 8 |
环境参数
| 工作温度 | 0 to 70 °C | ||
