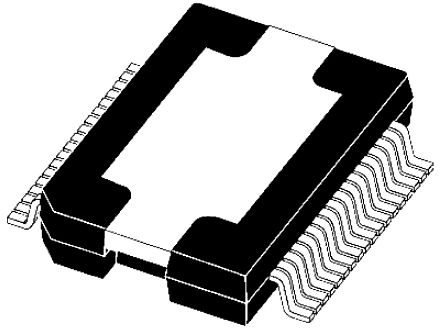

点击放大查看
L6229PD
| 制造商 | |
| 描述 | 3-Phase Brushless DC Motor Controller 36-Pin PowerSO Tube 3xHaBr 1.4A 52V PowerSO-36 SMD IC MOTOR DRIVER PAR 36POWERSO Motor / Motion / Ignition Controllers & Drivers DMOS DRIVER MOTOR DRVR, DMOS, 3PH BRL, 1.4A, 36PWRSO MOTORDRIVER3PHASE,36PINPWRSOIC STMicroelectronics 电机驱动器 IC , 用于BLDC, 1.4A, 100kHz, 8 → 52 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 310 | 产品 | Stepper Motor Controllers / Drivers |
| 单位包装 | 31 | 产品类别 | Motor / Motion / Ignition Controllers & Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 31 |
| 标准封装名称 | PowerSO | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 接口 | Parallel | 逻辑类型 | DMOS |
| 开启时间 | 250ns | 最大电压 | 52V |
| 负载电压 | 12 V ~ 52 V | 额定电压 | :52V |
| 开通延迟时间 | 800ns | 输出电流 | 1.4A |
| 关断延迟时间 | 1000ns | 驱动电路 | Motor |
| 供电电压 | 12 V ~ 52 V | 漏电流 | 2mA |
| 输出数量 | :1 | 传播延迟 | 800ns |
| 输出电流1 | 1.4A | 输入偏置电流 | 10μA |
| 最小输入电压 | 12V | 电源电压（最大） | 5.5 V |
| 最小供电电压 | 12 V | 输入逻辑低电平 | 10μA |
| 输入逻辑高电平 | 7V | 导通电阻（最大） | 60Ohms |
| 输入失调电压（最大） | ±8mV | 开通/关断时间（典型值） | 250ns |
机械参数
| 重量 | 0.000204 | 包装方式 | Tube |
| 封装体颜色 | :PowerSO | 电机类型 | :Three Phase DC Brushless |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :36 | 封装形式 | 36PowerSO |
| 冷却的封装 | PowerSO | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | PowerSO | 主要材料 | Drivers |
| 位数 | 36 | 供应商器件封装 | PowerSO-36 |
产品信息
| 类型 | 3-Phase Brushless DC Motor Controller | 功能 | Driver - Fully Integrated, Control and Power Stage |
| 匹配码 | L6229PD | 应用 | General Purpose |
| 标准交期 | 12 weeks | 电机类型 - AC, DC | Brushless DC (BLDC) |
| 电机类型 - 步进 | Multiphase | 输出配置 | 3-Phase Bridge, (1) Single |
环境参数
| 测试温度 | -25°C | 工作温度 | -40 to 150 °C |
| 最高温度限值 | 125°C | 自然散热热阻 | 44°C/W |
| 结工作温度 | 150C | ||
