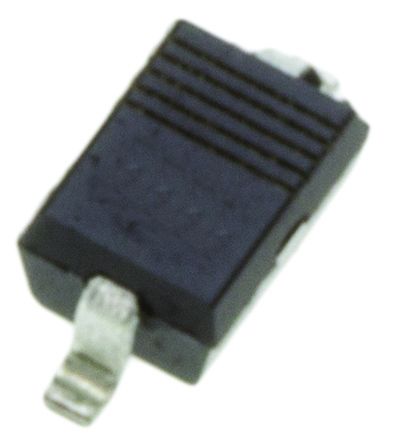

点击放大查看
BAT54JFILM
| 制造商 | STMicroelectronics N.V. |
| 描述 | Diode Small Signal Schottky 40V 0.3A 2-Pin SOD-323 T/R SCHOTTKY-DIODE 0,3A 40V SOD323 DIODE SCHOTTKY 40V 0.3A SOD323 Schottky Diodes & Rectifiers 300mA 40 Volt DIODE, SCHOTTKY, 40V, 300MA, SOD-323 Schottky diode 300 mA 40 V SOD-323, BAT54JFILM, ST STMicroelectronics BAT54J 小信号 肖特基 二极管, 300mA 40V 5ns, 2针 SOD-323封装 |
| 分类 |
商业参数
| 最小起订量 | 3000 | 产品 | Schottky Diodes |
| 单位包装 | 3000 | 其他名称 | 497-7163-1 |
| 产品类别 | Schottky Diodes & Rectifiers | 标准包装数量 | Tape & Reel, Cut Tape |
| 工厂包装数量 | 3000 | 标准封装名称 | SOD-323 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 转速 | Fast Recovery = 200mA (Io) | 反向重复峰值电压 | 40V |
| 单位（F） | 0.4V | 测试电流 | 1@30V uA |
| 浪涌电流 | :1A | 供电电压 | 0.9@0.1A V |
| 输出电流1 | :10mA | 电容 @ Vr, F | 10pF @ 1V, 1MHz |
| 二极管配置 | :SOD-323 | LED正向电压 | 0.9 |
| 最小输入电压 | 900mV @ 100mA | 输出电流（典型） | 0.3A |
| 导通电阻 Rds(on) (最大) @ Id, Vgs | 5ns | 电压负载调整率 | 40 V |
| 反向恢复时间（trr） | 5 ns | 峰值脉冲电流（8/20µs） | 1 A |
| 反向漏电流 @ Vr | 1 uA at 30 V | 直流反向电压（Vr）（最大） | 40V |
| 平均整流电流 Io | 0.3 A | 反向关断电压（典型） | 40 V |
| LED触发电流（最大） | :300mA | 连续漏极电流（Id）@ 25°C | 0.3 A |
机械参数
| 重量 | 0.000005 | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :2 |
| 封装形式 | 2SOD-323 | 冷却的封装 | SOD-323 |
| 材料表面处理 | :- | 包装数量 | SOD-323 |
| 位数 | 2 | 供应商器件封装 | SOD-323 |
产品信息
| 类型 | Small Signal Schottky Diode | 已删除 | Compliant |
| 匹配码 | BAT54J | 二极管类型 | Schottky |
| SMD标记 | :86 | 配置 | Single |
| 标准交期 | 18 weeks | ||
环境参数
| 热阻 | 550°C/W Ja | 工作温度 | -40 to 150 °C |
| 结工作温度 | 150°C | ||
