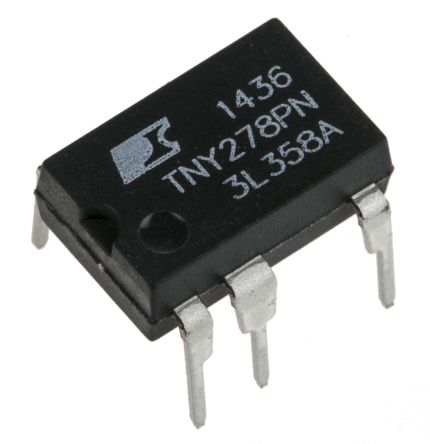

TNY278PN
| 制造商 | |
| 描述 | Universal Input CV Adapter 7-Pin PDIP-C IC OFFLINE SWIT OVP OTP HV 8DIP TNY278PN, Intelligent Power Switch CV Adapter, 12W AC/DC Converters 21.5W 85-265 VAC 28W/230 VAC IC, OFF LINE SWITCHER, DIP8, 278 Analog switch; DIP8 Switching Regulator DIP-8B (7-lead), TNY278PN, Power Integrations Power Integrations 智能电源开关, 12W |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | AC/DC Converters | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85235290 | ||
电气参数
| 频率 | :132kHz | 输出功率 | 21.5 W |
| 功率（瓦） | 28W | 额定功率 | 12W |
| 最大电压 | 700V | 额定电压 | 12 V |
| 频率范围 | 124kHz ~ 140kHz | 输出电流 | 445 uA |
| 占空比（最大） | 65 % | 输出隔离 | Isolated |
| 供电电压 | 85 VAC | 输出数量 | 1 |
| 击穿电压 | 700V | 开关频率 | 132 kHz |
| 导通电阻（最大） | 5.2Ω | ||
机械参数
| 重量 | 0.001 | 包装方式 | Tube |
| 端接方式 | :Through Hole | 安装类型 | THT |
| 安装样式 | Through Hole | 引脚数 | :7 |
| 封装形式 | 7PDIP-C | 材料表面处理 | :- |
| 包装数量 | 1000 | 供应商器件封装 | DIP-8C |
产品信息
| SPG | 1000 | 类型 | Off Line Switcher |
| 系列 | TNY274-280 | 基本单元 | :278 |
| 开关类型 | CV Adapter | 控制器类型 | :PWM |
| 单元数量 | 1 | ||
环境参数
| 工作温度 | -40°C ~ 150°C | ||
文档与媒体
相关型号

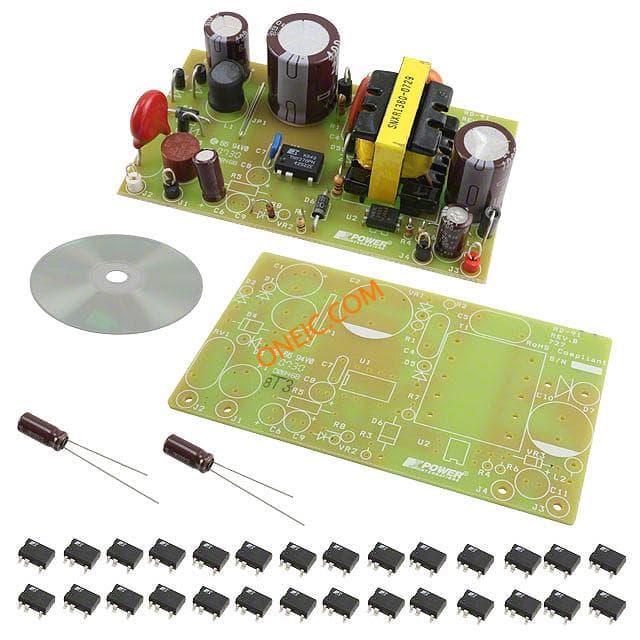

RDK-91
