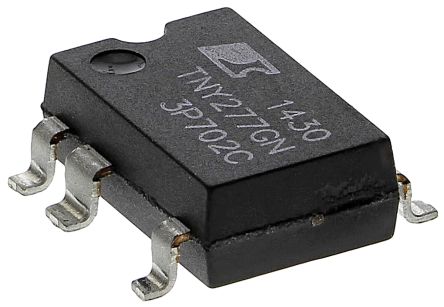

TNY277GN
| 制造商 | |
| 描述 | Off Line Switcher 7-Pin SMD-C IC OFFLINE SWIT OVP OTP HV 8SMD TNY277GN, Intelligent Power Switch Off Line Switcher, 23.5W, 7-Pin, PDIP SMD, SMD-8C AC/DC Converters 18.5W 85-265 VAC 23.5W/230 VAC Analog switch; SO8 Power Integrations , 单输出 智能电源开关, 23.5W, 7针 PDIP SMD封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | TinySwitch | 产品类别 | AC/DC Converters |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 频率 | 132kHz | 最大功率 | 23.5W |
| 输出功率 | 18 W | 功率（瓦） | 23.5W |
| 额定功率 | 23.5W | 最大电压 | 700V |
| 额定电压 | 12 V | 频率范围 | 124kHz ~ 140kHz |
| 输出电流 | 365 uA | 供电电流 | 365 uA |
| 占空比（最大） | 65 % | 输出隔离 | Isolated |
| 供电电压 | 85 VAC | 输出数量 | 1 |
| 击穿电压 | 700V | 开关频率 | 132 kHz |
| 导通电阻（最大） | 7.8Ω | ||
机械参数
| 宽度 | 6.6mm | 高度 | 3.68mm |
| 长度 | 9.83mm | 重量 | 0.84 g |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 7 |
| 封装形式 | 7SMD-C | 冷却的封装 | PDIP SMD, SMD-8C |
| 包装数量 | 35 | 尺寸/外形 | 9.83 x 6.6 x 3.68mm |
| 位数 | 7 | 供应商器件封装 | SMD-8C |
产品信息
| SPG | 35 | 类型 | Off Line Switcher |
| 系列 | TNY274-280 | 开关类型 | Off Line Switcher |
| 制造商全称 | Power Integrations | 单元数量 | 1 |
环境参数
| 工作温度 | -40 to 150 °C | ||
