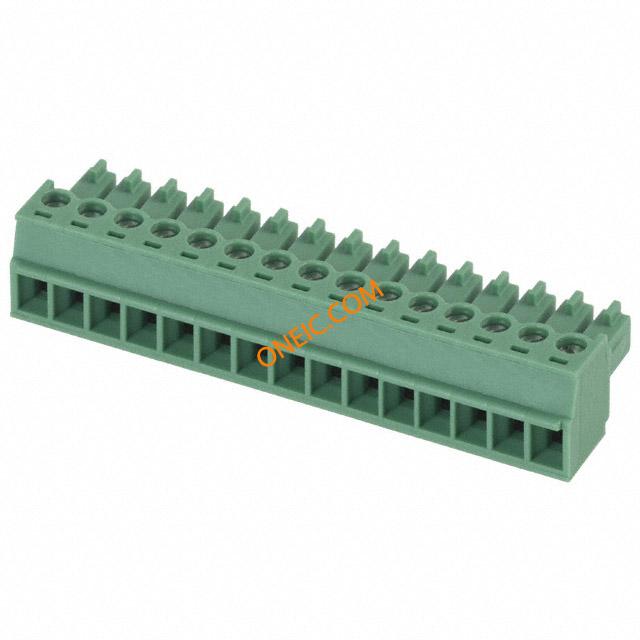

1803701
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 15P 3.81mm 180 DEG Conn Terminal Block F 15 POS 3.81mm Screw RA Cable Mount 8A TERM BLOCK PLUG 15POS STR 3.81MM Printed-circuit board connector MC 1,5/15-ST-3,81 Conn;TermBlk;Plug;Screw;15;3.81mm;30-14AWG;8A;300V;PA;M2 |
| 分类 |
商业参数
| 产品 | Plugs | 交货时间 | 64 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Terminal Blocks |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 最大额定电流 | 8 A |
| 最小输入电压 | 160V | ||
机械参数
| 颜色 | Green | 深度 | 16.1 |
| 间距 | 0.150" (3.81mm) | 高度 | 11.1 |
| 长度 | 7 mm | 重量 | 3.456848 oz |
| 包装方式 | Bulk | 导线线规 | 14-30 AWG |
| 端接方式 | Screw | 安装类型 | Cable Mount |
| 接触镀层 | Tin | 排数 | 1 |
| 插头进线方向 | 180° | 壳体材料 | Polyamide |
| 总长度 | 54.13 | 端接样式 | Screw |
| 触点数 | 15 | 位数 | 15 |
| 接线端子类型 | Plug, Female Sockets | 线规或范围 - AWG | 28-16 |
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | MC | 行业别名 | MC 1, 5/15-ST-3, 81 |
| 层数 | 1 | 每层位数 | 15 |
