点击放大查看

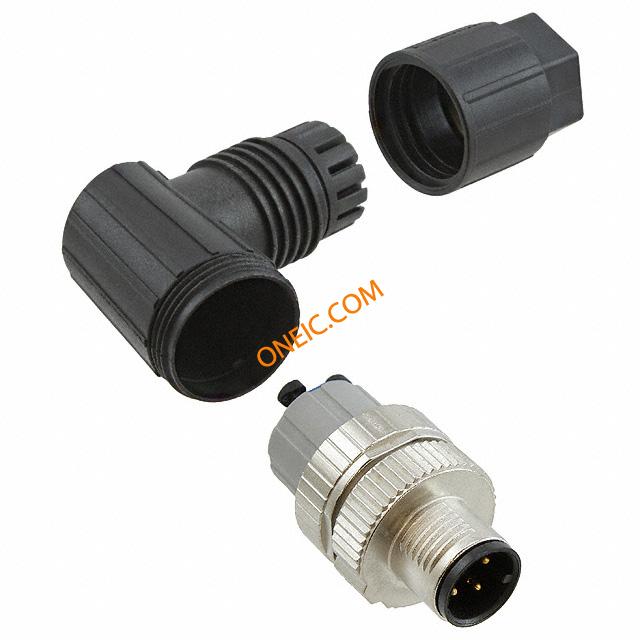

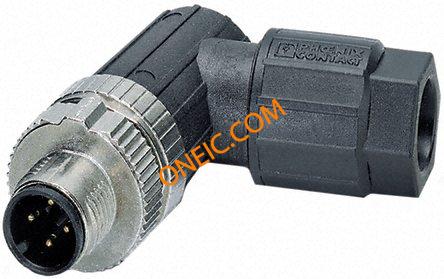

1432606
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Circular Metric Connectors SACC-MR-4SC M SCO Conn Sensor Actuator M 5 POS 1 Port CONN M12 4POS ANGLED PLUG Sensor plg,M12 R/A sprng cg 4wy,SPEEDCON SACC-MR-4SCMSCO Phoenix Contact SACC 系列 4路 电缆安装 直角 连接器 插头 , 公触点 |
| 分类 |
商业参数
| 商标名 | PLUSCON Field | 标准包装规格 | 1 |
| 产品类别 | Circular Metric Connectors | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 250V | 连接器阻抗 | M12 |
| 最大额定电流 | 4A | ||
机械参数
| 深度 | 51 | 外形尺寸(长x宽) | 19mm |
| 直径 | 19 | 包装方式 | Bulk |
| 出线方向 | No | 外壳尺寸 | 19mm |
| 方向 | A | 端接方式 | Spring-Cage |
| 触头类型 | 5Signal | 安装类型 | Free Hanging (In-Line), Angled |
| 外壳镀层 | Nickel | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold Over Nickel | 紧固类型 | Push-Twist |
| 安装样式 | Cable | 触头材料 | Bronze |
| 壳体材料 | Nylon | 总长度 | 43 |
| 端接样式 | Screw | 第一触头极性 | Pin (Male) |
| 触点数 | 4 | 位数 | 4 |
| 外壳尺寸-插件 | M12-4 | 外壳材料及表面处理 | Brass, Nickel Plated |
产品信息
| 类型 | Sensor Actuator | 连接器性别 | PL |
| 系列 | M12 | CAD图纸 | 3D CAD 模型 |
| 产品子类型 | Connectors | ||
环境参数
| 密封等级 | IP67 | 防护等级 | IP67 - Dust Tight, Waterproof |
| 工作温度 | -40°C ~ 85°C | ||
