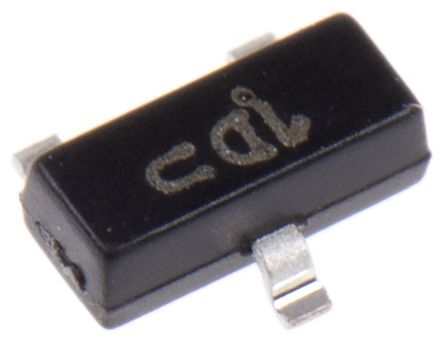

点击放大查看

MMBTA42LT1G

制造商	onsemi
描述	Trans GP BJT NPN 300V 0.5A 3-Pin SOT-23 T/R TRANS SS NPN 300V HV SOT23 MMBTA42LT1G, NPN Bipolar Transistor, 0.5A 300V HFE:25V 50MHz Small Signal, 3-Pin SOT-23 Transistors Bipolar - BJT 500mA 300V NPN TRANSISTOR, NPN, 300V, 500MA, SOT-23-3 TRANSISTOR, NPN, SOT-23 TRANSISTOR,HIGHVOLTAGE;SOT-23;NPN;300VDC;300VDC;6.0VDC;500MADCCOLLECTOR Transistor SOT-23 NPN 300 V 500 mA, MMBTA42LT1G, ON Semiconductor ON Semiconductor , NPN 晶体管, 0.5 A, Vce=300 V, HFE:25, 50 MHz, 3针 SOT-23封装 Bipolar Transistors - BJT 500mA 300V NPN
分类	分立半导体元件双极型晶体管通用双极型晶体管

对参数有疑问？问 AI 助手

商业参数

其他名称	MMBTA42LT1GOSCT	产品类别	Transistors Bipolar - BJT
标准包装数量	Tape & Reel	工厂包装数量	3000
标准封装名称	SOT-23

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85412900
抗辐射加固	No

电气参数

频率	50 MHz	最大功率	225mW
额定功率	0.3 W	最大频率	50(Min) MHz
晶体管类型	NPN	供电电压	300V
元件数量	1	Vce饱和电压（最大）	0.5 V
最小输入电压	300 V	过渡频率	50MHz
增益带宽积	50 MHz	电源电压（最大）	6 V
最大功耗	300 mW	集电极-发射极饱和电压（最大）@ Vge, Ic	300 V
Vce饱和电压（最大）@ Ib, Ic	500mV @ 2mA, 20mA	集电极电流（Ic）（最大）	500mA
集电极截止电流（最大）	0.5 A	直流电流增益 hFE (最小) @ Ic, Vce	25@1mA@10V\|40@10mA@10V\|40@30mA@10V
集电极-发射极击穿电压（最大）	6 V

机械参数

宽度	1.3mm	高度	0.94mm
长度	2.9mm	重量	0.000033
包装方式	Tape and Reel	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:3
封装形式	3SOT-23	冷却的封装	SOT-23
材料表面处理	:MSL 1 - Unlimited	包装数量	SOT-23
主要材料	Si	尺寸/外形	0.94 x 2.9 x 1.3mm
位数	3	供应商器件封装	SOT-23-3 (TO-236)

产品信息

类型	NPN	极性	NPN
卡标准	Bipolar Small Signal	配置	Single

环境参数

工作温度

-55 to 150 °C

文档与媒体

PDF 文档

MMBTA42LT1-D.PDF

PDF 文档

MMBTA(42,43)LT1
