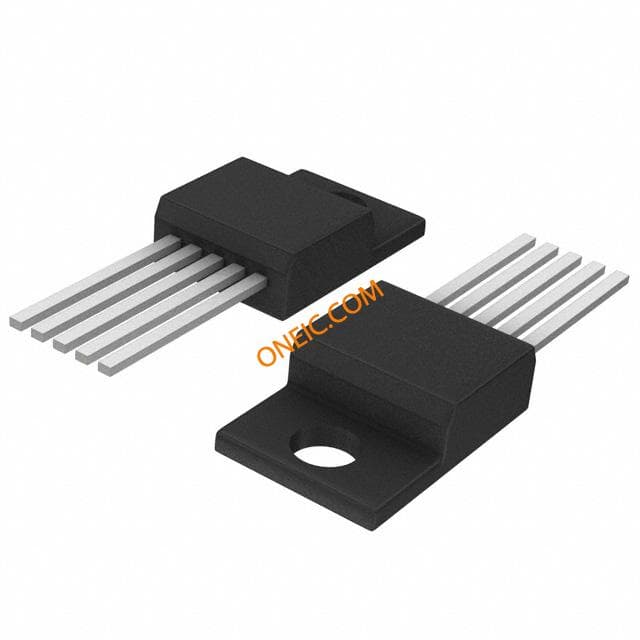

LM2575T-5G
| 制造商 | onsemi |
| 描述 | Conv DC-DC Single Step Down 4.75V to 40V 5-Pin(5+Tab) TO-220 IC REG BUCK 5V 1A TO220-5 LM2575T-5G, Switching Regulator, Buck Controller, 1A, 5V, 52kHz, 5-Pin TO-220 Voltage Regulators - Switching Regulators 5V 1A Buck PWM BUCK, 37VIN, 1A, 5V, 5TO220 SWITCHINGREGULATOR1A ON Semiconductor 降压 开关稳压器, 1A, 4.75 → 5.25 V, 52 kHz, 5针 TO-220封装 Switching Voltage Regulators 5V 1A Buck PWM |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | TO-220 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| PWM类型 | Voltage Mode | 效率 | 77(Typ) % |
| 输出类型 | Fixed | 稳压器类型 | Buck Controller |
| 额定电压 | 5 V | 输出电流 | 1 A |
| 供电电压 | 4.75 to 40 V | 输出数量 | 1 |
| 稳压器拓扑 | Step Down | 开关稳压器 | Yes |
| 开关频率 | 52(Typ) kHz | 同步整流 | No |
| 最小输入电压 | 5V | 输出电压（最大） | 5.25 V |
| 直流输入电压（最小） | 4.75 V | 输出电压（最小/固定） | 4.75 V |
机械参数
| 宽度 | 4.57mm | 高度 | 9.27mm |
| 长度 | 10.54mm | 重量 | 0.001 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :5 | 封装形式 | 5TO-220 |
| 冷却的封装 | TO-220 | 材料表面处理 | :- |
| 包装数量 | TO-220 | 尺寸/外形 | 10.54 x 4.57 x 9.27mm |
| 位数 | 5 | 供应商器件封装 | TO-220-5 |
产品信息
| 类型 | Step Down | 基本单元 | :2575 |
环境参数
| 工作温度 | -40 to 125 °C | ||
